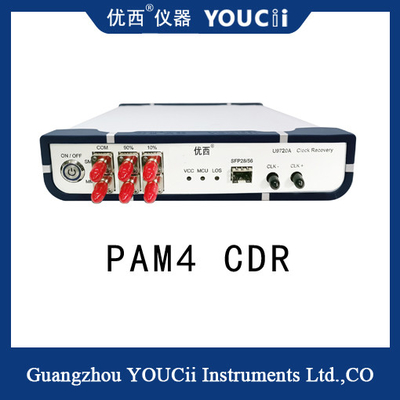

32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek

32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek
32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek

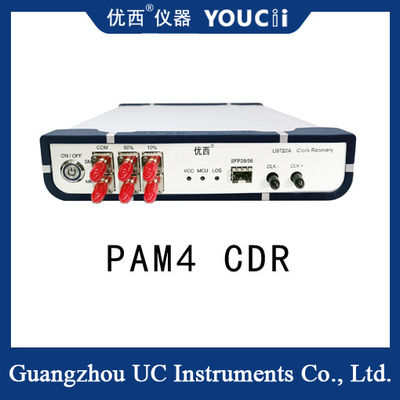

Büyük resim :  32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: YOUCII
Sertifika: CU,IOS
Model numarası: U9720A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: negotiate a price
Ambalaj bilgileri: Karton
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, T/T
Yetenek temini: 7 adet+ayda
İletişim

32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek

Açıklama
Data rate range: 25~29 Gbps/Gbaud Optical input range (determined by module sensitivity): -12~3 dBm
Clock recovery output frequency division ratio: 2 / 4 / 8 / 16 / 64 / 256 CML clock differential output amplitude: 200~800mVpp
Vurgulamak:

NRZ Sinyalleri Saati Geri Alma Modülü

,

PAM4 Saat Geri Alım Modülü

32Gbaud PAM4 CDR Saat Kurtarma Modülü, NRZ ve PAM4 Sinyallerini Destekler


  U9720A 32G Saat Kurtarma ölçüm cihazı, tetikleme saatinin olmadığı test ortamlarında saat kurtarma sinyalleri sağlamak üzere tasarlanmış yüksek performanslı bir test cihazıdır. Bu özellik, özellikle optik ağ cihazlarının veya PON uygulamalarındaki BOB ürün test senaryolarının testinde, çapraz saat çıkışı olmadan test altındaki cihaz üzerinde optik göz haritası testi yapmasını sağlar.

  Saat kurtarma cihazı, geleneksel SFP28/56, SR, LR ve BIDI optik modüllerine kolay erişim için bir SFP28/56 optik portuna sahiptir. İster NRZ sinyali ister PAM4 sinyali olsun, U9720A 32G saat kurtarma cihazı bunu etkili bir şekilde işleyebilir. Çalışma prensibi temel olarak optik sinyali elektriksel sinyale dönüştürmek, elektriksel sinyalden saati çıkarmak ve ardından saat sinyalini osiloskobun tetikleme sinyali olarak çıkarmaktır.



Özellikler

NO. Teknik özellik Maks. Min. Birim
1 Veri hızı aralığı 29 25 Gbps/Gbaud
2 Dalga boyu aralığı (modüle göre tek modlu/çok modlu) 1650 800 nm
3 Optik giriş aralığı (modül hassasiyetine göre belirlenir) +3 -12 dBm
4 Saat kurtarma çıkış frekans bölme oranı 2 / 4 / 8 / 16 / 64 / 256
5 Çıkış elektriksel saat genliği 500 (Tipik değer) mVpp
6 CML saat diferansiyel çıkış genliği 800 200 mVpp
7 Saat çıkış jitter'ı rastgele 800 300 fs
8 Saat frekansı (örnek olarak 28.1Gbps) 14.05 0.11 GHz
9 Dahili Sinyal Kaybı Algılama (LOS) 128 (aşırı yük) 5 (Hassasiyet) mV
10 Güç kaynağı voltajı (harici güç girişi voltajı) 5.5 4 V
11 Çalışma sıcaklığı 70 10 ℃
12 Uyumlu modül tipi (NRZ ve PAM4 sinyallerini destekler) SFP28/56,SR,LR,BIDI



32Gbaud PAM4 CDR Saat Geri Alım Modülü NRZ ve PAM4 Sinyalleri için Destek 0
