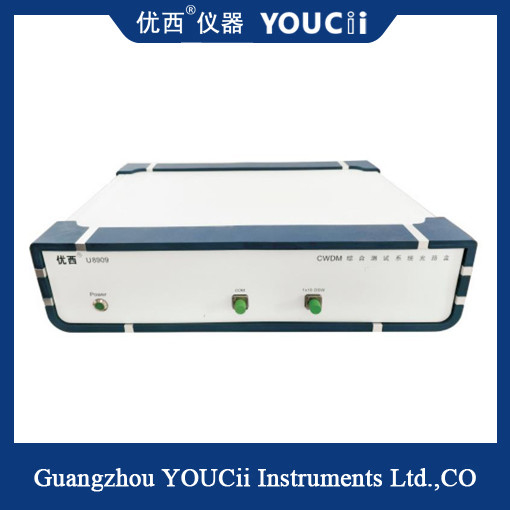

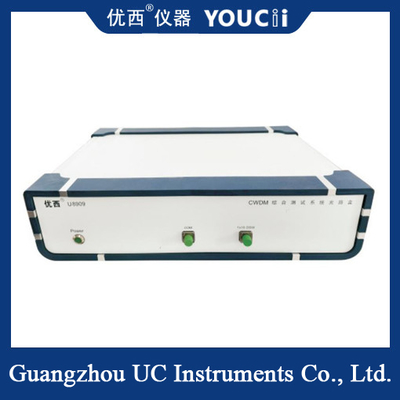

CWDM Modülü Tarama ve Nokta Ölçümü Entegre Sistemi

CWDM Modülü Tarama ve Nokta Ölçümü Entegre Sistemi

Sistem genel görünümü:

Sistem, CWDM, MWDM, LWDM ve diğer çok kanallı tam dalga ürünleri için tasarlanmış kapsamlı bir test sistemidir.Sistem geleneksel ASE+OSA tarama modunu ve nokta ışık kaynağı artı güç ölçümünün nokta ölçüm modunu birleştirir.Ürünün genel test verimliliğini etkili bir şekilde artırmak ve ekipman giriş maliyetini ve işgücü maliyetini azaltmak.İstasyonun temizliğini iyileştirmekTest sürecinde, sistem otomatikleştirilmiş ve işlenmiştir, bu da personelin eğitimine ve kalış ve hata karşıtlığına yardımcı olur.

Çalışma prensibi:

Test edilecek ürün türüne göre ASE (SLED), OSA, nokta ışık kaynağı ve kutuplaştırma denetleyicisini yapılandırın ve ilgili ürünün test özelliklerini ayarlayın.Her istasyon nokta ölçüm parametreleri için bağımsız olarak tamamlanır.

Tarama parametreleri için, enstrüman sunucusu, tarama için her istemcinin talebine göre FIFO mekanizmasına göre OSA'yı kontrol eder.Sistem test verilerini bölüyor., otomatik olarak kaydetmek ve belirlemek ve test sonuçlarını test programı arayüzünde göstermek.

Tanıtımını vurgulayın:

1Test verimliliğini artırın: ürünün sadece bir kez bağlanması gerekir, kablolama sayısını azaltın, otomatik parametreler testi;

2Test maliyetlerini azaltmak: personelin eğitim süresini azaltmak, ekipman ve personel girişini azaltmak;

3Konumda uygun yönetim: standart entegre optik yol kutusu, daha az alan, basit optik yol bağlantısı;

4Sistem hatasının önlenmesi: operatör isteklere göre çalışır, işlem öğeleri daha azdır, sistem otomatik olarak belirler ve hesaplar;

5. Test parametreleri kapsamlı: IL, RL, PDL, ISO, cwl, BW, Ripple WDM endeksleri gibi;

6Test sonuçlarının sınıflandırılması: Gerçek üretim ihtiyaçlarına göre birden fazla ürün seviyesini tanımlamak;

7Test verilerinin izlenebilirliği: Veriler veri tabanında ve yerel olarak saklanır ve kayıtlar uzun süre izlenebilir;

8FIS/MES sistemi ile birleştirildiğinde: gerçek anlamda kağıtsız elde edilebilir.

Test prensibi:
