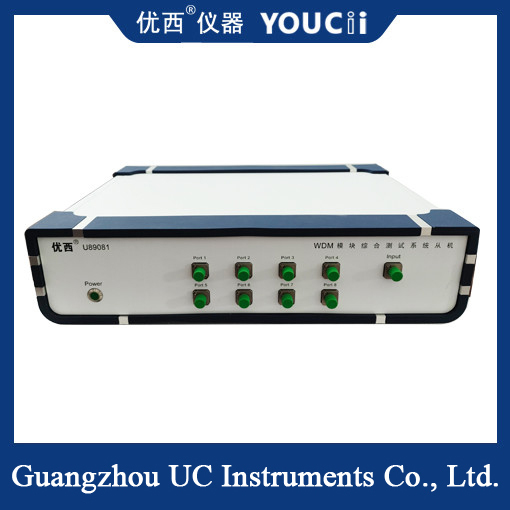

DWDM Modülü Tarama ve Nokta Testi Entegre Test Sistemi

DWDM Modülü Tarama ve Nokta Testi Entegre Test Sistemi

Sisteme genel bakış:

   Bu sistem, DWDM, AWG, MWDM, LWDM gibi kısa çalışma dalga boyuna sahip çok kanallı ürünler için tasarlanmıştır.Sistem, geleneksel ayarlanabilir ışık kaynağı + çok kanallı optik güç ölçerin tarama modunu, nokta ışık kaynağı (ITU) + optik güç ölçer ile entegre ederek, ürünün genel testini etkili bir şekilde iyileştirir. Verimlilik, ekipman maliyetlerini ve işçilik maliyetlerini azaltır.

   Ek olarak, istasyon ekipman alanını sıkıştırmak ve istasyonun temizliğini iyileştirmek için optik kutu kullanılır. Test sürecinde, sistem otomatikleştirilir ve işlenir, bu da personel eğitimi ve hata önleme için faydalıdır.

Çalışma prensibi:

   Ürün tipine göre, farklı bantlarda ayarlanabilir ışık kaynağı ve ITU ışık kaynağı seçilir ve ilgili ürünün test özellikleri belirlenir. Çalışırken, nokta ölçümleri için enstrümantasyon sunucusu, her bir parametreye göre çalışır. İstemcinin talebi, sunucunun kaynaklarını etkili bir şekilde planlamak için algoritma mekanizmasını makul bir şekilde kullanır, bu da tarama parametre sistemi için gerçek zamanlı paralel taramanın gerçek anlamda gerçekleştirilmesini sağlayabilir.

   Tüm parametreler test edildikten sonra, sistem test verilerini analiz eder, kaydeder ve otomatik olarak belirler ve test sonuçlarını test programı arayüzünde görüntüler.

Fonksiyon tanıtımı:

1. DWDM, AAWG, MWDM, LWDM ve diğer çok kanallı modül ürün kategorileri için uygundur;

2. IL, RL, PDL, CWL@NdB, BW, Ripple ve diğer geleneksel parametreleri test edin;

3. Test verilerini ve sonuçlarını saklayın, özel sevkiyat raporları oluşturun ve yazdırın;

4. Ölçülen ürünlere göre, enstrüman donanımını seçin, test özelliklerini ve süreçlerini tanımlayın;

5. Çoklu istasyonları genişletmeyi ve çok sıcaklıklı testleri destekleyin;

6. Sistem, müşterilerin gerçek ihtiyaçlarına göre özelleştirilebilir.
