400G PAM4 Aktif Modül Performans Değerlendirme Test Kurulu QSFPDD Paketi

400G PAM4 Aktif Modül Performans Değerlendirme Test Kurulu QSFPDD Paketi

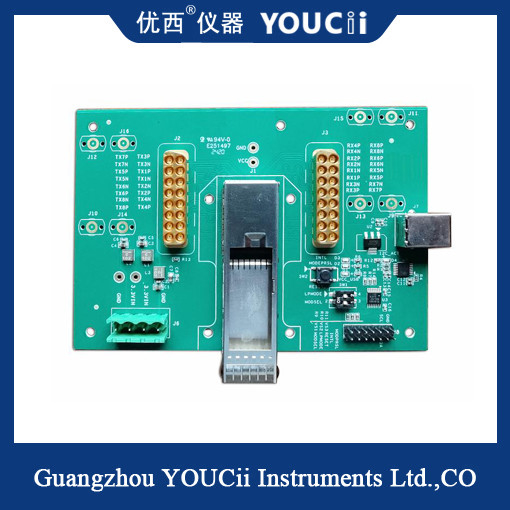

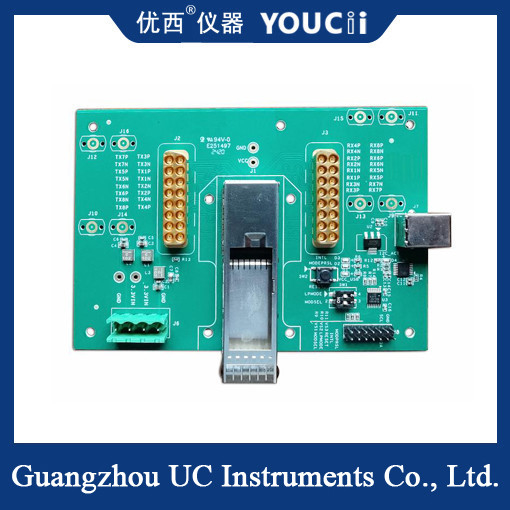

U9608 test tahtası, çeşitli gelişmiş işlevlere sahip bir test cihazıdır.

1. Paket arayüzü: Özellikle QSFPDD 400G PAM4 optik modülü için uygun olan QSFPDD paket arayüzünü benimser.
2.Baud hızı desteği: U9608 test tahtası 25GBd'den 28GBd'ye kadar değişen PAM4 baud oranlarını destekler.
3Elektriksel arayüz türü: TX ve RX'nin elektrik arayüzü için, 40GHz 2x8 çok-koaksiyel konektör kullanır ve giriş ve çıkış için CML seviyelerini kullanır.
4Akım ve voltaj izleme: Test tahtası gerçek zamanlı akım izleme ve aşırı akım korumasını destekler.ve voltaj aralığı 2'den ayarlanabilir.8V ila 4.0V. Bu, modül çekiminin en az 3.0V ve en fazla 3.6V voltaj basınç testlerini karşılayabileceği anlamına gelir. Aynı zamanda bir gerilim gerçek zamanlı izleme fonksiyonuna sahiptir,Varsayılan çıkış 3.3V, ve çıkış voltajı gerçek zamanlı olarak akım modülünün akımına göre ayarlanır, böylece farklı yükler altında, besleme voltajının istikrarlı değişim aralığının 10mV içinde olmasını sağlar..
5Sıcaklığa uyumluluk: U9608 test tahtası, endüstriyel derecede sıcaklıklarda uygulamalar destekler ve mükemmel çevresel uyumluluğunu gösterir.
6.MCU ve iletişim: MCU I2C hızı test tahtasında yaklaşık 100KHz'dir. Veriler MCU aracılığıyla I2C okuma / yazma modülünün EEPROM bilgilerine aktarılır.İletişim modu USB HID kullanıyor, hiçbir sürücü gerekmez ve I2C verileri doğrudan DLL API aracılığıyla modüle ve MCU'ya okunabilir ve yazılabilir.
