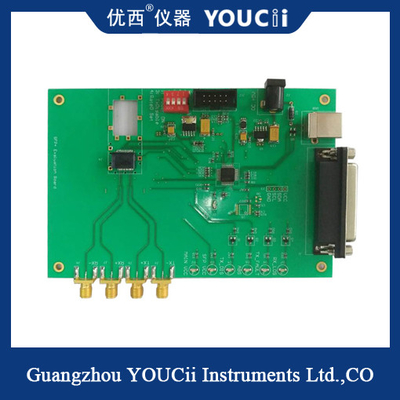

11.7G veya Daha Düşük Hızlardaki Modüllerle Uyumlu 10G SFP Değerlendirme Kartı

11.7G veya Daha Düşük Hızlardaki Modüllerle Uyumlu 10G SFP Kartı

SFP+ test panosu ve iletişim arayüzü tipi:

1. SFP+ tek kanallı test kartı, paralel port ve USB iletişim arayüzünü benimser.

2, paralel bağlantı noktası ve USB I2C'yi simüle etmek için iki tür iletişim arabirimi, hız kontrolü 100Kbps'dir, yüksek ve düşük hızlı I2C modülüyle uyumlu olması kolaydır.

İki, SFP+ test kartı işlevi:

1. SFP+ tek kanallı test kartı aşağıdaki işlevlere sahiptir: 11.7G ve altındaki tüm modüllerle uyumludur;

2, I2C iletişimini sağlamak için paralel bağlantı noktası ve USB iki tür iletişim arabirimi;Donanım kontrol modülü TxDisable ve donanım izleme LOS, TxFault durumu;

3, gerçek zamanlı sıcaklık izleme, gerçek zamanlı verici akımı ve alma akımı ölçümü izleme ve aşırı akım koruması;Çıkış voltajı aralığı 2,9V ila 3,8V arasındadır.Çıkış voltajı sürekli olarak ayarlanabilir.Modülün çekme gerilimi testi için uygundur.

4, donanım ve yazılım modülleri TxDisable ve Power OnOFF (elektrik anahtarlama), donanım ve yazılım keyfi bağımsız kontrol.

5. USB bağlantı noktası bağımsız güç kaynağını destekler (optik modülün akımı 100mA'den az olduğunda).

iii.Önlemler:

1. PCBA kartının altında ve arkasında da cihazlar olduğunu unutmayın, bu nedenle kısa devreyi önlemek ve kartı yakmak için güç açma testine iletken nesneler yerleştirilmemelidir.

2, giriş voltajı 5V olarak ayarlanır, kartı yakmamak için voltajı veya tersini ayarlamayın.

3, 10G modülünü test edin, yüksek hızlı sinyal TX'i destekleyin, RX elektrik sinyal kablosunun 18G frekans sinyal kablosunu desteklemesi gerekir.
