Dört Girişli ve Çıkışlı QSFP28 EVB SFP Değerlendirme Kartı 10G - 32Gbps

QSFP28 EVB SFP Değerlendirme Kartı Dört Giriş ve Çıkışlı 10G - 32Gbps

Bu ürün, her bir gönderme ve alma terminalinde dört giriş/çıkış kanalına sahip QSFP+ ve QSFP28 paketli aktif modüllerin performansını değerlendirmek için tasarlanmıştır. Tek terminalli NRZ hızları 10G~32Gbps aralığında ve PAM4 baud hızları 25GBoud~28GBoud aralığındadır. Desteklenen modüller arasında NRZ 40G ve 100G ürünleri bulunmaktadır.Ve PAM4 50G, 100G, 200G ürünleri, hata ölçüm ekipmanı, zayıflatıcı ve osiloskop ekipmanı kullanarak, aktif modülün iletim performans göstergelerini (göz diyagramı ile ilgili göstergeler gibi), alım performans göstergelerini (duyarlılık göstergeleri gibi), modül EEPROM bilgilerini okuma ve yazma vb. değerlendirmek için kullanılır.

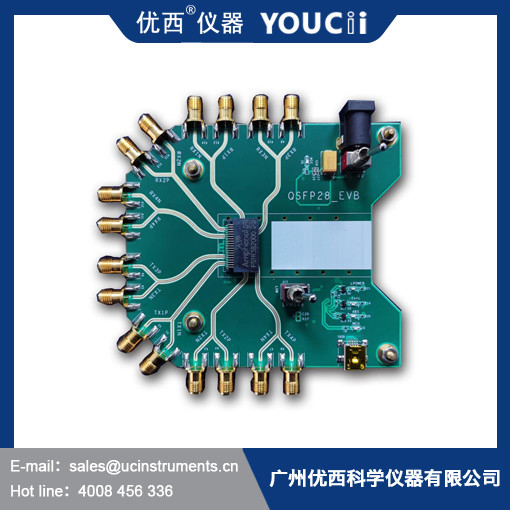

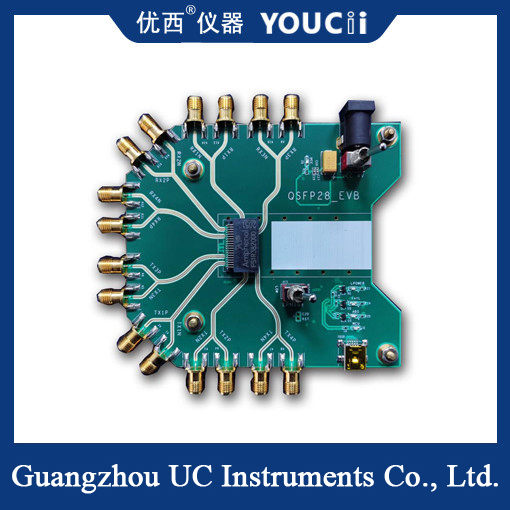

Gerçek nesne aşağıdaki resimde gösterilmektedir:

Ürün:

1.QSFP+QSFP28 paket arayüzü, QSFP+, QSFP28, PAM4 50G100G200G optik modül için uygundur.

2. NRZ hız aralığını destekler: 10.3125G~32Gbps.

3. PAM4 baud hızı 25GBd ile 28GBd arasında değişir

4. Dört yönlü TX, dört yönlü RX elektrik arayüz tipi: 40GHz 2.92mm dişi, CML seviyesi giriş/çıkış;

5, akım gerçek zamanlı izleme ve aşırı akım korumasını destekler.

6, güç kaynağı voltaj sapma testini destekler, voltaj aralığı 2.8~4.V ayarlanabilir, minimum 3.0V ve maksimum 3.6V voltaj testi ile modül sapmasını karşılar, ayrıca gerçek zamanlı voltaj izleme, varsayılan 3.3V çıkış, mevcut modülün çıkış voltajının gerçek zamanlı ayarına göre, farklı yükler altında güç kaynağı voltajının 10mV aralığında kararlı olmasını sağlamak için.

7, endüstriyel sıcaklık ortamı uygulamasını destekler.

8. MCU I2C hızı yaklaşık 100KHz'dir ve modülün EEPROM bilgilerini okumak ve yazmak için MCU aracılığıyla I2C'ye veri aktarılır.

9, iletişim modu: USBHID, sürücü yok, DLL API aracılığıyla doğrudan modüle ve MCU'ya I2C verilerini okuyup yazar.

Teknik göstergeler
