Geleneksel SFP diğer optik modüllere uygulanabilir SFP Kapsülasyon Arayüzü

SFP Kapsülleme Arayüzü Geleneksel SFP ve Diğer Optik Modüller İçin Uygundur

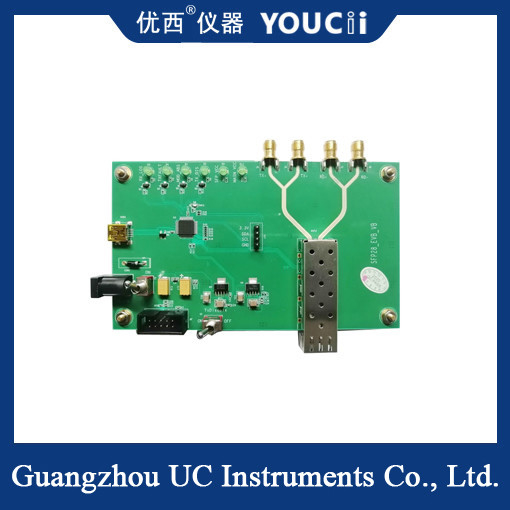

   U9603 Test kartı, SFP paketleri için özel bir aktif modül test cihazıdır. Aktif modülün iletim performans göstergelerini (göz diyagramı ile ilgili göstergeler gibi) ve alım performans göstergelerini (duyarlılık göstergeleri gibi) değerlendirmek için hata dedektörleri, zayıflatıcılar ve osiloskoplar gibi cihazlar kullanır. Ayrıca, modül EEPROM bilgilerini okuyabilir ve yazabilir.

   U9603 test kartı, normal SFP, SFP+, SFP28, SFP56 dahil olmak üzere çeşitli SFP paketli arayüzleri ve 1.25Gbps'den 56Gbps'ye kadar değişen hızları destekler. TX, RX elektrik arayüz tipi 40GHz 2.92mm dişi olup, gerçek zamanlı akım izleme ve aşırı akım korumasını destekler. Aynı zamanda, güç kaynağı voltajı çekme test fonksiyonuna da sahiptir, voltaj aralığı 2.8V'dan 4.0V'a ayarlanabilir, modülün minimum 3.0V ve maksimum 3.6V voltaj basınç testini karşılayabilir. Ayrıca, endüstriyel sıcaklık ortamı uygulamalarını da destekleyebilir ve yaklaşık 100KHz veri okuma ve yazma hızına sahip MCU I2C'ye sahiptir.

Özellikler
