400G PAM4 Aktif Modül Test Kartının QSFP Performans Değerlendirmesi

400G PAM4 Aktif Modül Test Kurulu'nun QSFP Performans Değerlendirmesi

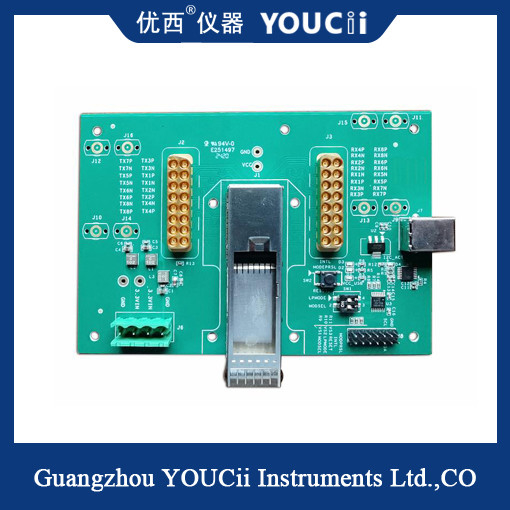

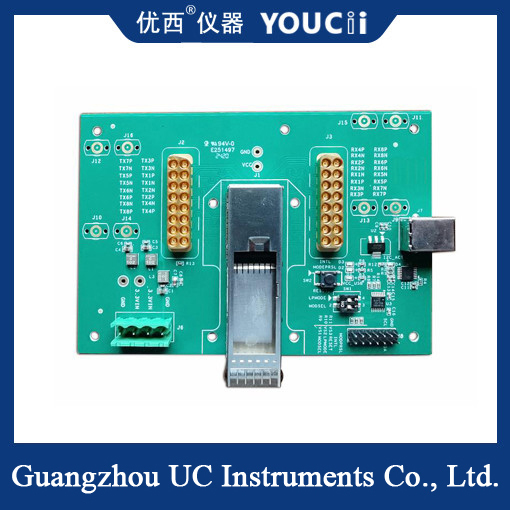

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsPAM4 baud hızı 25GBoud'dan 28GBoud'a kadar değişir.Değişiklik ölçer, zayıflatıcı, osiloskop ve diğer ekipmanlar iletim performans göstergelerini değerlendirmek için kullanılır (örneğin göz görüntüsü ile ilgili göstergeler),Performans göstergelerini almak (hassaslık göstergeleri gibi), modül EEPROM bilgilerini okumak ve yazmak vb.Gerçek nesne aşağıdaki resimde gösteriliyor:

QSFP-DD EVB Performans Değerlendirmesi 400G PAM4 Aktif Modül Test Kurulu Teknik endeks

Ürün özellikleri

1. QSFPDD, arayüzü kapsüller ve QSFPDD 400G PAM4 optik modülüne uygulanır.

2. PAM4 baud hızı 25 GBD'den 28 GBD'ye kadar değişir.

3. TX,RX elektrikli arayüz türü: 40GHz 2x8 Çok-koaksiyel Bağlantılar, CML düzeyinde giriş-çıkış koaksiyel bağlantıları;

4, mevcut gerçek zamanlı izleme ve aşırı akım korumasını destekler.

5, Güç kaynağı voltaj sapması testini destekle, voltaj aralığı 2.8 ~ 4.V ayarlanabilir, minimum 3.0V ve maksimum 3.6V voltaj testinin modül sapmasını karşılar,ve gerçek zamanlı gerilim izleme, varsayılan 3.3V çıkışı, mevcut modül gerçek zamanlı ayarlama, farklı yük altında güç kaynağı voltajı 10mV aralığında istikrarlı olmasını sağlamak için çıkış voltajı.

6, endüstriyel sıcaklık ortamı uygulamasını destekler.
