10G SFP Değerlendirme Kartı SFP+ Test devre kartı

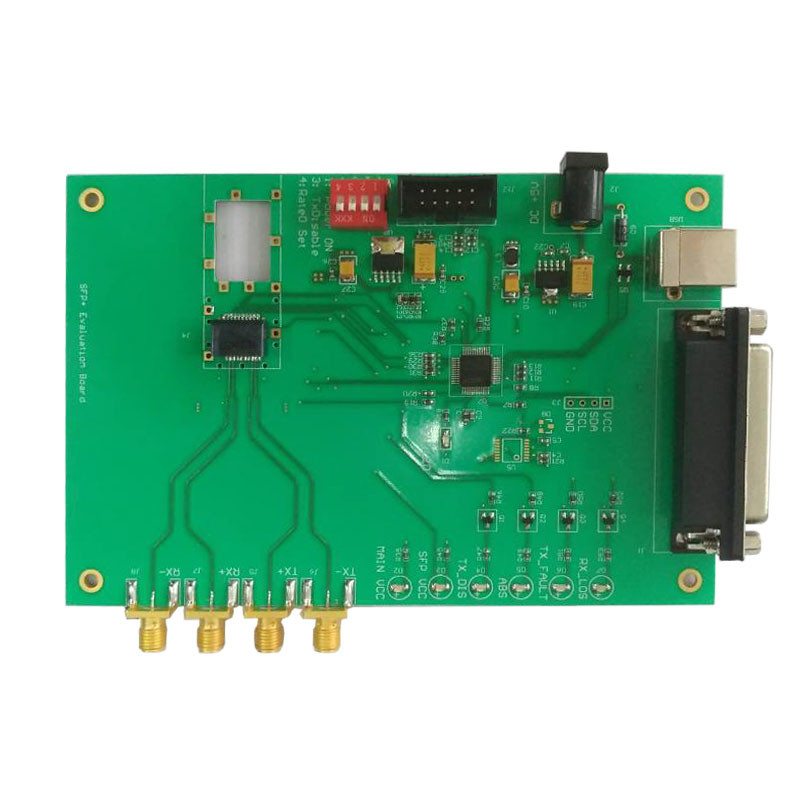

U9601A 10G SFP+ Test devre kartı

SFP+ test kartı tipi ve iletişim arayüzü tipi:

1. SFP+ tek kanallı test kartı, paralel port ve USB iletişim arayüzünü benimser.

2. I2C'yi simüle etmek için paralel bağlantı noktası ve USB iki tür iletişim arabirimi, hız kontrolü 100Kbps'dir, yüksek ve düşük hızlı I2C modülüyle uyumlu olması kolaydır.

İki, SFP+ test kartı işlevi:

1. SFP+ tek kanallı test kartı işlevleri şunlardır: 11.7g ile uyumlu ve modülün tüm oranları;

2. I2C iletişimini sağlamak için paralel bağlantı noktası ve USB iki iletişim arabirimi;Donanım kontrol modülü TxDisable ve donanım izleme LOS, TxFault durumu;

3. gerçek zamanlı sıcaklık izleme, gerçek zamanlı verici akımı ve alıcı akım ölçümü izleme ve aşırı akım koruması;Çekme gerilimi çıkış kontrolü, 2.9-3.8V çıkış gerilimi aralığı sürekli ayarlanabilir çıkış, modül çekme ön gerilimi testi için uygundur, yüksek çıkış gerilimi doğruluğu ve hatası 5mV'den azdır, toplam harici modül akım boyutundan etkilenmez;

4. donanım ve yazılım modülleri TxDisable ve Power OnOFF (elektrik anahtarı), donanım ve yazılım keyfi bağımsız kontrol.

5. USB bağlantı noktası bağımsız güç kaynağını destekler (optik modülün akımı 100mA'den az olduğunda).

Üç, dikkat gerektiren hususlar:

1. PCBA kartının altında ve arkasında da cihazlar olduğunu unutmayın, bu nedenle kısa devre yapmamak ve kartı yakmamak için iletken nesnelerin güç testine yerleştirilmesine izin verilmez.

2. giriş voltajı 5V olarak ayarlanmıştır, kartı yakmamak için voltajı yüksek veya ters olarak ayarlamayın.

3. 10G modülünü test ederken, yüksek hızlı sinyalleri destekleyen TX ve RX sinyal kablolarının 18G frekansını destekleyen sinyal kabloları kullanması gerekir.

SSS
S: Şirketiniz ticaret mi yoksa fabrika mı?
C: Guangdong'da bir fabrikayız.Firmamız profesyonel bir dış ticaret satış ekibine ve deneyimli bir teknik destek ekibine sahiptir.Işık kaynağı, optik güç ölçer, optik zayıflatıcı, optik anahtar ve BERT, DCA, CDR tedarikçisiyiz.
S: fiyat terimi nedir?
C: FOB Shenzhen
S: garanti süresi nedir?
C: Sevkiyat tarihinden 12 ay sonra.
S: sipariş nasıl verilir?
A: Servis personeli ile konuşun, makine ayrıntılarını onaylayın ve ardından sipariş verin.
