10 Gbps Tam Hızlı CDR Uyarlanabilir Oran 2/4 Frekans Bölümü

10 Gbps  Tam Oran  CDR Uyarlanabilir Oran 2/4 Frekans Bölümü

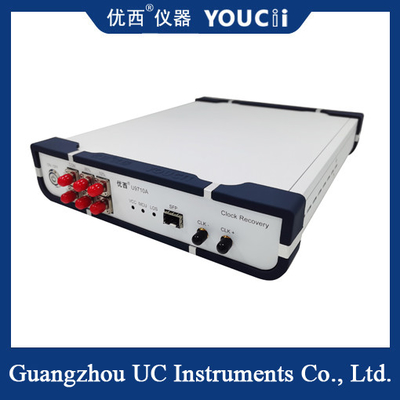

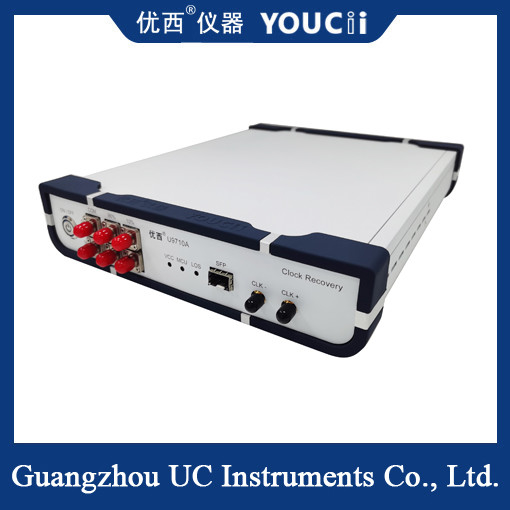

U9710 CDR (Saat Kurtarma Modülü), esas olarak, cihazın optik göz diyagramını test etmek için örnekleme osiloskobunun kullanılabilmesi için, tetikleme saati olmadan test ortamında saat kurtarma sinyali sağlamak için kullanılır. Tipik uygulama, optik ağ ekipmanlarının veya PON uygulamasındaki BOB ürününün test edilmesidir. Fotometrik cihazın kendisi frekans bölme saat çıkışına sahip olmadığından, optik göz diyagramını test ederken örnekleme osiloskobunu tetiklemek için saat sinyalini kurtarmak gerekir.

Tam oranlı saat kurtarma
10Gbps ve altındaki oranlarda (1.25Gbps, 2.5Gbps, 6.25Gbps, vb. gibi) saat sinyali kurtarmayı destekler ve yaygın iletişim standartlarını (10GBASE-R, 10G Fiber Kanal gibi) kapsar. Bazı üst düzey modeller 25Gbps veya daha yüksek hızlara genişletilebilir.

Düşük titreşim ve yüksek hassasiyet
Geri yüklenen saatin titreşimi genellikle 1ps'den (pikosaniye seviyesi) azdır ve test sonuçlarının doğruluğunu sağlar.

10Gbps tam oranlı saat kurtarma cihazı, yüksek hızlı iletişim testleri için kullanılan önemli bir cihazdır. Temel işlevi, yüksek hızlı veri akışlarından saat sinyallerini çıkarmak, test ekipmanı (örneğin örnekleme osiloskopları) için kararlı bir tetikleme saati sağlamak ve böylece sinyal kalitesinin hassas bir şekilde analiz edilmesini sağlamaktır.
