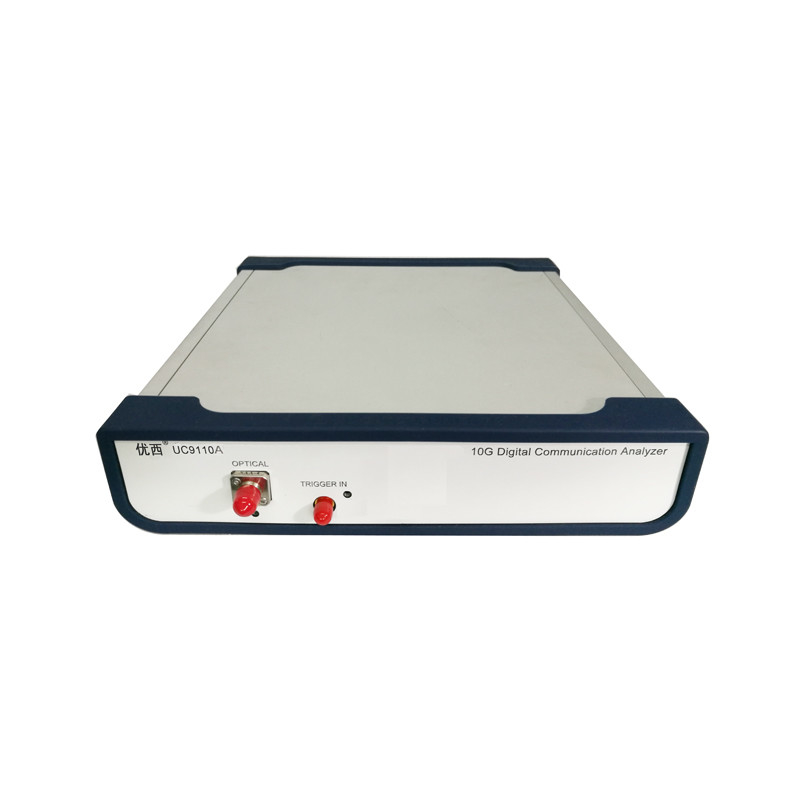

U9110A 10G Dijital İletişim Analiz Cihazı
Dijital iletişim analiz çözümleri
Yüksek performanslı iletişim uygulamaları için tasarlanmış UC9110A/UC9110A-2 / UC9110A-4 iletişim sinyali analizörü, veri ağı ve iletişim ağı bileşenleri, alıcı-verici bileşenleri, iletim sistemi tasarım değerlendirmesi, üretimi ve testi için ideal bir araçtır.
UC9110A/UC9110A-2 / UC9110A-4 ölçüm sonuçları yalnızca ham veriler değil, aynı zamanda zaman ve genlik, maske testi, istatistiksel test vb. içeren histogramdır. Aralık süresi, yükselme süresi dahil olmak üzere iletişim göstergeleri için bir dizi test Ayarları sağlar , düşme süresi, geçiş yüzdesi, yukarı atış, aşağı atış, sönme oranı, titreşim ve genlik ölçümü.
Ayrıca SDH/SONET, Gigabit Ethernet maske testleri ve diğer standart tek uyumluluk testleri.
Şartname
| standart oran |
1.25G ~30G |
| Ölçüm doğruluğu Maske marjı (Kenar boşluğu) |
±3 % |
| Ekran Özellikleri Görüntü Çözünürlüğü |
1024×768 piksel |
| dijital ölçüm sistemi |
1~2 optik kanal ölçümünü destekleyin, isteğe bağlı ölçümü saniyede 3 kez yenileyin |
| Sinyal alma modu |
Örnekleme (Normal), Zarf, Ortalama |
| RMS gürültüsü |
0,25mV (10GHz) ,0,5mV(30Ghz) |
| Örnekleme kanalı sayısı |
1~4 Kanal |
| Dikey Sistem Dönüşüm Süresi |
Örnekleme kanalı sayısına bağlı olarak, 8,75ps (30GHz) |
| RMS gürültü (maks) |
0,5mV(10GHz),1,0mV(30GHz) |
| Yatay sistem Dalga formu yakınlaştırma ve uzaklaştırma gözlem zaman tabanı |
0,5ps/div - 1ms/div |
| Zaman aralığı doğruluğu (jitter modu) |
0,25ps(10GHz), 0,0625ps(30GHz) |
| Tetikleme sistemi Harici saat kaynağı |
100mV,155~2500MHz(10GHz), 155~622MHz(30Ghz) |
| Tetikleme seviyesi aralığı |
±1.0V |
| tetik giriş aralığı |
±1,5V |
| Tetik kesme |
±1,5V:5ms ~100ms |
| Güç (harici güç adaptörü) |
50Hz,5V,3A,6W |
| Ortam sıcaklığı, bağıl nem Çalışma |
Sıcaklık-20 ila ~50℃ , Nem %20 ila ~%80 |
| depolamak |
Sıcaklık -40 ila ~85℃ , Nem %5 ila ~%90 |
| Boyut |
235G×55Y×255U (mm) |
| Ağırlık |
＜2Kg |
| İletişim, ağ yönetimi arabirimi |
RJ45;10/100Mbps Ethernet'i destekler |
fonksiyon tanıtımı
· Otomatik iletişim ölçümü
· Geniş bant genişliği (9Gbps ila 12.5Gbps, 155-2500mhz saat tetikleme kaynağını destekler)
· Otomatik ITU/ANSI Maske testi
- PC Ethernet iletişim yazılımına dayalı kullanıcı işlemi ve grafik ekran arayüzü
· Modüler yapı
· Hızlı örnekleme oranı
· Mükemmel sinyal doğruluğu (Titreşim<0,1ps RMS-tipik)
· FramsScan edinme modu
