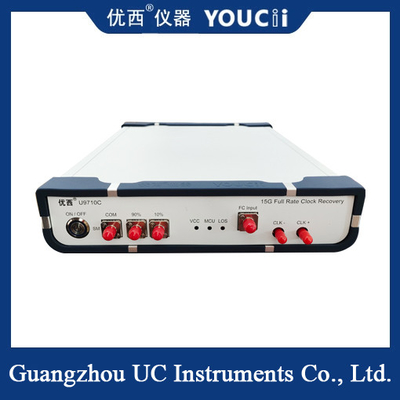

15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı

15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı
15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı

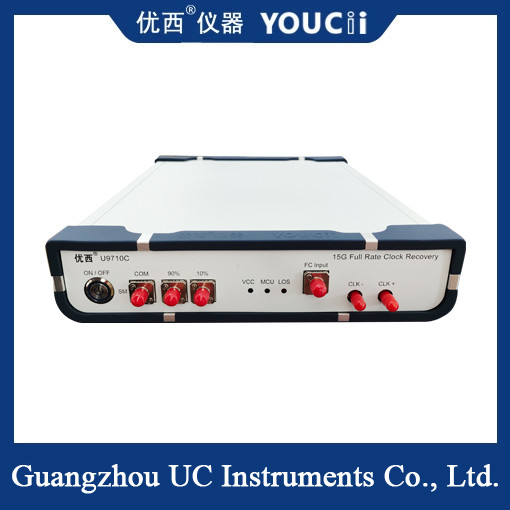

Büyük resim :  15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı

Ürün ayrıntıları:
Marka adı: YOUCii
Model numarası: U9710C
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: Negotiate price
Ambalaj bilgileri: Kağıt kutu
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 15 adet / ay
İletişim

15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı

Açıklama
Optik giriş aralığı: +3 ~ -15dbm Malzeme: Metal
Boyut: 1U Saat frekans bölme oranını geri yükler: 2 / 4 / 8 / 16 / 32 / 64
Çalışma sıcaklığı: -40~85°C Çıktı titreşimi （10.3125gbps）: 10ps
Elektrik saat genliğini çıktı: 600mvpp
Vurgulamak:

15Gbps İletişim Deneme Ekipmanı

,

Yüksek hızlı iletişim deneme ekipmanları

,

Tam Hızlı CDR İletişim Deneme Ekipmanı

15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Deneme Ekipmanı



15Gbps tam hızlı saat kurtarma aracı, yüksek hızlı iletişim sistemlerinde (optik iletişim, veri merkezi bağlantısı vb.) kullanılan önemli bir test cihazıdır.Temel işlevi, alıcı uçun verileri doğru bir şekilde çözmesini sağlamak için yüksek hızlı veri akışlarından saat sinyallerini çıkarmaktır..



U9710C CDRbir FC optik arayüz adaptörü, SFP kapsüllü geleneksel SFP, SFP +, OLT SFP ve diğer optik modüller için uygundur.Optik sinyalleri elektrikli sinyallere alma için FC optik arayüzü,Saat sinyali esas olarak osiloskopun tetik sinyali için kullanılır.



TEhtirasıPArametre


Ürün

TEhtirasıPArametre

- Max. - Hayır.

- Min.

Birim

1

Veri hızı aralığı (veri hızı noktası)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

117/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

Gbps

3

Dalga boyu aralığı: Tek mod (çoklu modlar isteğe bağlıdır)

1610(1310)

1310(850)

nm

4

Optik giriş aralığı

+3

- 15

dBm

5

Saat frekans bölünme oranını geri alıyor.

4 / 8 / 16 / 32 / 64



6

Elektriksel saat amplitudesini çıkart

600(Tipik değer)

mVpp

7

Saat kalkıyor.OC-192)(20% ~ 80%)

33.1

22.2

ps

8

Saatin indiği zaman.OC-192)(80% ~ 20%)

33.7

23.9

ps

9

Çıkış titreşimi (((10.3125 Gbps.)

1.0 (Tipik değer)

ps

10

Saat frekansı (((10.3125 Gbps.)

5.156/2.578/1.289/0.644/0.322

GHz

11

İç sinyal kaybı tespiti (LOS)

128(过载)

5(Güçlü)

mV

12

Güç kaynağı voltajı (dış güç kaynağı giriş voltajı)

5.5

4

V

13

Çalışma sıcaklığı

85

-40

°C



Tipik uygulama senaryoları
Optik modüllerin araştırılması ve geliştirilmesi ve üretimi
10G/25G optik modüllerin testinde, göz kalıbının kalitesini doğrulamak için saat sinyalini gönderme ucundan çıkarmak için saat geri kazanım cihazı kullanılır.Modülün titreşim performansı ve bit hata oranı.

Bir numuneleme osiloskopuyla (Tektronix DSA8300 gibi) veya bir bit hata oranı testçisi (Anritsu MP1900A gibi) birlikte kullanılır.
Yüksek hızlı bağlantı testi
Veri merkezlerinde veya 5G baz istasyonlarında, yüksek hızlı arka planların, kabloların veya konektörlerin sinyal bütünlüğünü test etmek için kullanılır.
Saat sinyalini geri yükleyerek, bağlantıdaki ekleme kaybı, dönüş kaybı ve çapraz konuşma analiz edilir.
Protokol uyumluluk testi
Aygıtın IEEE 802.3ba (40G/100G Ethernet) veya ITU-T G.709 (OTN) standartlarında belirtilen saat kurtarma gereksinimlerine uygun olup olmadığını kontrol edin.


15Gbps Tam Hızlı CDR Yüksek Hızlı İletişim Test Ekipmanı 0
