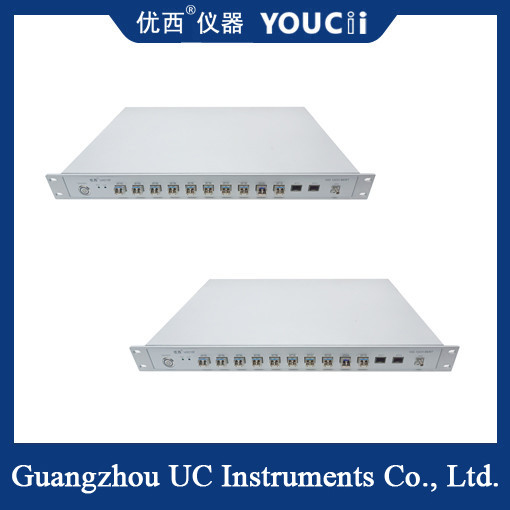

15G 12 Kanal Tam Hız Optik Hata Meter 622M ~ 15.0G BERT
Özellik Özetleri
Yüksek hız: Modern yüksek hızlı optik iletişim sistemlerinin test gereksinimlerini karşılamak için 15Gbps'e kadar veri oranları desteklenmektedir.
Çok kanallı: 12 optik port kanalı ile, tüm kanallar giriş ve çıkışı senkronize edebilir, paralel hata tespiti yapabilir, test verimliliğini artırabilir.
Tam hız testi: Geçerli geleneksel aktif modül için uygun birçok geleneksel hız noktasını kapsayan düşük hızdan yüksek hızdaki tam hız hata testi desteği.
Yüksek hassasiyet: Test sonuçlarının doğruluğunu sağlamak için düşük titreşimli saat çıkışı ve yüksek hassasiyetli hata algılama yetenekleriyle.
12 elektrik kanalı (bu bir elektrikli bağlantı noktası örneği ve optik bağlantı noktasının özelliklerinin benzer olduğunu unutmayın):Tüm kanallar bağımsız hata tespitini sağlamak için giriş ve çıkışı senkronize.
Sürekli ve periyodik bit hata tespiti: Kapsamlı bit hata tespiti sağlar.
Farklı test ihtiyaçlarını karşılamak için PRBS7, PRBS23, PRBS31 vb. gibi çeşitli kod türlerini destekler.
Düşük titreşimli saat çıkışı: Test sinyalinin istikrarını sağlamak.
Özellikleri
| - Hayır, hayır. |
Argüman |
Min. |
Model |
En fazla. |
birim |
| 1 |
Veri oranı |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbps |
| 2 |
Kanal sayısı |
|
12 (12 kanallı port) |
|
|
| 3 |
Kod modeli |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
Yükselme ve düşme süresi (20% ila 80%) |
|
18 |
23 |
ps |
| 5 |
Şablon tersine |
|
Gönderme ve alıcı uçlarda sinyal tersini destekler |
|
|
| 6 |
Sinyal çıkış amplitudu (tek uçlu) |
200 |
800 |
1000 |
mV |
| 7 |
Veri çıkışı titreşimi (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Veri girişi/çıkışı arayüzü |
|
Farklılık, Dönüşümlü çiftleme, 50 ohm direnç, SMA |
|
|
| 9 |
Saat çıkışı |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Veri sinyali giriş hassasiyeti (tek uçlu) |
|
0.1 |
|
Vpp |
| 11 |
Veri çıkışı göz haritası kesişimleri |
50 |
52 |
54 |
% |
| 12 |
Çalışma sıcaklığı |
10 |
25 |
50 |
°C |
Kullanım için önlemler
Bağlantı ve ayarlama: Hata sayıcısını kullanırken, optik iletişim ekipmanları testle doğru şekilde bağlanmalıdır.ve uygun parametreler test gereksinimlerine göre belirlenmelidir., örneğin sinyal hızı, kod türü vb.
İzleme ve analiz: Hata ölçerini çalıştırdıktan sonra, hata kodlarının sayısı ve türü yakından izlenmeli ve hata kodlarının nedeni analiz fonksiyonu ile bulunmalıdır.
Düzenleme ve optimizasyon: Optik modüllerin değiştirilmesi ve optik fiber bağlantılarının optimize edilmesi gibi analiz sonucuna göre gerekli ayarlamaları ve optimizasyonu gerçekleştirin.
Tekrarlanan test: Düzeltmenin etkisini doğrulamak için, test sonuçlarının güvenilirliğini sağlamak için tekrarlanan testler birkaç kez yapılabilir.
