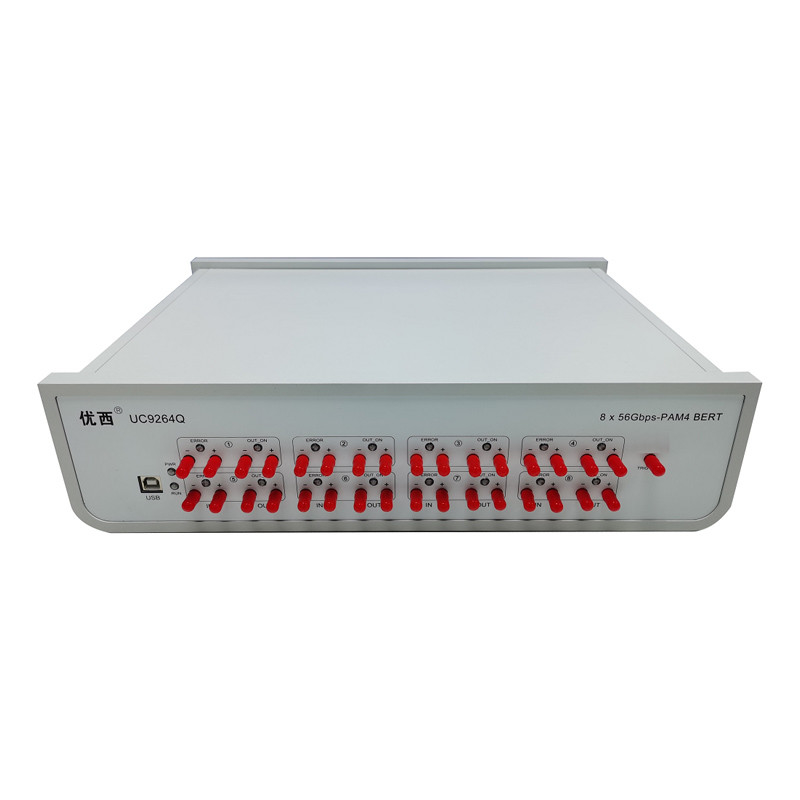

U9264Q 400G PM4
1. Sinyal kodlama modu: NRZ ve PAM4 sinyalleri arasında otomatik olarak serbestçe geçiş yapabilen NRZ ve PAM4.
2. 6.144g, 10G, 40G, 100G, 200G ve 400G ürünlerini test etmek için kullanılan sekiz kanallı senkron çıkış, hata kodu testi bağımsız veya sekiz kanallı senkron test olabilir.
3. sürekli hata kodu algılamayı ve zamanlama hata kodu izlemeyi destekler, KP4/KR4 donanım FEC işlevini destekler.
4. NRZ destek oranı: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpb.
| HAYIR. |
Parametre |
dak. |
Tip |
maks. |
Birim |
| 1 |
Sinyal kodlama modu |
NRZ/PAM4 |
|
| 2 |
Veri hızı |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
Model |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,
PRBS23,PRBS31,KULLANICI PRBS13Q,SSPRQ,JP03A,JP03B.
|
|
| 4 |
Yükselme ve düşme süreleri (%20 ila %80) |
|
14 |
35 |
pS |
| 5 |
Desen tersine çevirme |
Alıcı uçtaki sinyal otomatik olarak tersine çevrilir |
|
| 6 |
Sinyal çıkış genliği (tek uçlu) |
200 |
800 |
1000 |
mV |
| 7 |
25G veri çıkışı titremesi (RMS) |
|
500 |
700 |
fs |
| 8 |
Veri giriş ve çıkış arayüzü |
Diferansiyel, AC bağlantısı, 50 ohm empedans, dişi 2,92 mm SMA |
|
| 9 |
Saat Bitti |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Veri sinyali giriş hassasiyeti (tek uçlu) |
|
50 |
|
mVpp |
| 11 |
Veri çıkışı göz diyagramı geçiş noktası NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 göz yüksekliği (her bir göz yüksekliği) |
80 |
110 |
200 |
mV |
| 13 |
PAM göz diyagramı doğrusallığı |
0.95 |
0.98 |
1 |
|
| 14 |
Çalışma sıcaklığı |
10 |
25 |
50 |
°C |
5. PAM destek oranı: 14.0625, 26.5625, 28.9 GBd.
6. NRZ, PRBS7, 9, 10, 11, 15, 23, PRBS31, Kullanıcı Tanımlı'yı destekler.
PAM4 destek kodu türü: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Kullanıcı Tanımlı.
8. Varsayılan 4 frekans bölümünün saat frekansı, 128 puandan çeyrek, 1/8, 1/16, 1/32, 1, 64, 1 / frekansı destekler.
9. İletişim modu: USB'den HID'ye.Sürücü yok, PC PC yazılımı aracılığıyla ekipmanla iletişim kurun, hata kodu ölçeri ayarlayın ve hata kodu oranını test edin.
