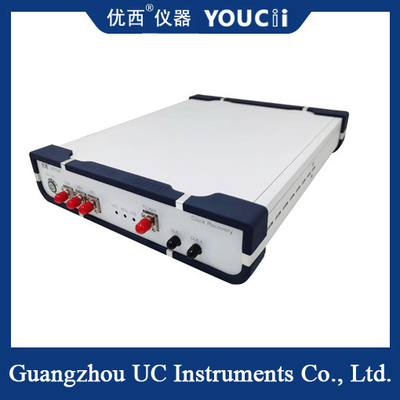

Nabız Amplitudu Modülasyonu 4 25~32GBaud Saat Geri Alım Aracı
PAM4 25G Saat Geri Alım Cihazı, PAM4 (Pulse Amplitude Modülasyon 4) sinyallerinden 25Gbps saat sinyalleri çıkarmak ve kurtarmak için özel olarak tasarlanmış yüksek performanslı bir veri saat geri alım cihazıdır.
Ana fonksiyon
PAM4 25G saat kurtarma aracının ana işlevi, alınan PAM4 optik veya elektrik sinyallerinden senkroni saat sinyalleri ve veri sinyalleri çıkarmak ve kurtarmaktır.Yüksek hızlı veri aktarımını destekler ve karmaşık sinyal ortamlarında istikrarlı saat kurtarma performansı sağlar.
Teknik özellikler
Yüksek bant genişliği: Modern yüksek hızlı iletişim sistemlerinin ihtiyaçlarını karşılamak için 25Gbps'e kadar veri hızlarını işleyebilir.
Yüksek spektrum genişliği: geniş bir spektrum aralığına sahiptir, sinyalin farklı frekans bileşenlerini ele alabilir.
Uyumlu performans: Sürekli saat geri kazanımı sağlayarak farklı sinyal kalitesine ve iletim koşullarına otomatik olarak adapte olabilir.
Çok mod desteği: Esnek arayüz seçenekleri sağlayarak aynı anda optik sinyal girişi, elektrik sinyali girişi ve fotoelektrik sinyal girişi desteği.
Yüksek performanslı saat geri kazanımı: Karmaşık sinyallerden yüksek kaliteli saat sinyalleri çıkarılmasını sağlamak için gelişmiş saat geri kazanım algoritmaları ve teknolojileri kullanılır.
Özellikleri
| Hayır, hayır. |
Teknik endeks |
En fazla. |
Min. |
Birim |
| 1 |
Veri hızı aralığı |
32 |
25 |
Gbps/Gbaud |
| 2 |
Dalga boyu aralığı (tek mod) |
1650 |
1250 |
nm |
| 3 |
Optik giriş aralığı |
+5 |
- 15 |
dBm |
| 4 |
Saat kurtarma çıkış frekans bölünme oranı |
2 / 8 / 32 / 40 |
|
| 5 |
Çıktı elektrikli saat amplitudu |
500 (tipik değer) |
mVpp |
| 6 |
CML saat diferansiyel çıkış amplitudu |
800 |
200 |
mVpp |
| 7 |
Saat çıkışı rastgele titreşiyor. |
800 |
300 |
fs |
| 8 |
Saat frekansı (örneğin 28.1Gbps) |
14.05 |
0.70 |
GHz |
| 9 |
İç sinyal kaybı tespiti (LOS) |
128 (aşırı yüklenme) |
5 (Hassaslık) |
mV |
| 10 |
Güç kaynağı voltajı (dış güç giriş voltajı) |
5.5 |
4 |
V |
| 11 |
Çalışma sıcaklığı |
70 |
10 |
°C |
| 12 |
Adaptatif modül tipi (NRZ ve PAM4 sinyallerini destekler) |
SFP28/56,SR,LR,BIDI |
|
PAM4 25G Saati kurtarma cihazı aşağıdaki senaryolarda yaygın olarak kullanılır:
Yüksek hızlı iletişim sistemleri: örneğin fiber optik iletişim sistemleri, uydu iletişim sistemleri vb., yüksek hızlı PAM4 sinyalleri işleme ihtiyacı vardır.
Veri merkezi: Veri merkezinin içindeki veri aktarımı genellikle yüksek hızlı seri iletişim teknolojisini kullanır.ve PAM4 25G saat kurtarma aracı gerekli saat kurtarma ve veri çıkarma işlevlerini sağlayabilir.
Test ve ölçüm: İletişim ekipmanlarının geliştirilmesi, üretilmesi ve test edilmesi sırasında,PAM4 25G saat kurtarma aracı, ekipmanın performansını ve uyumluluğunu doğrulamak için kullanılabilir..
