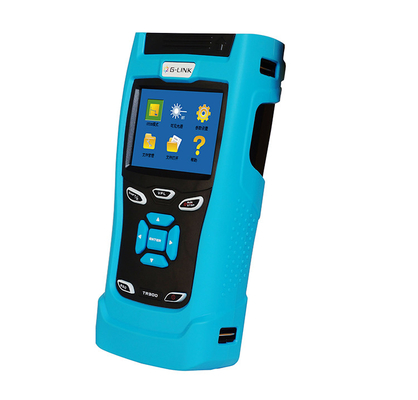

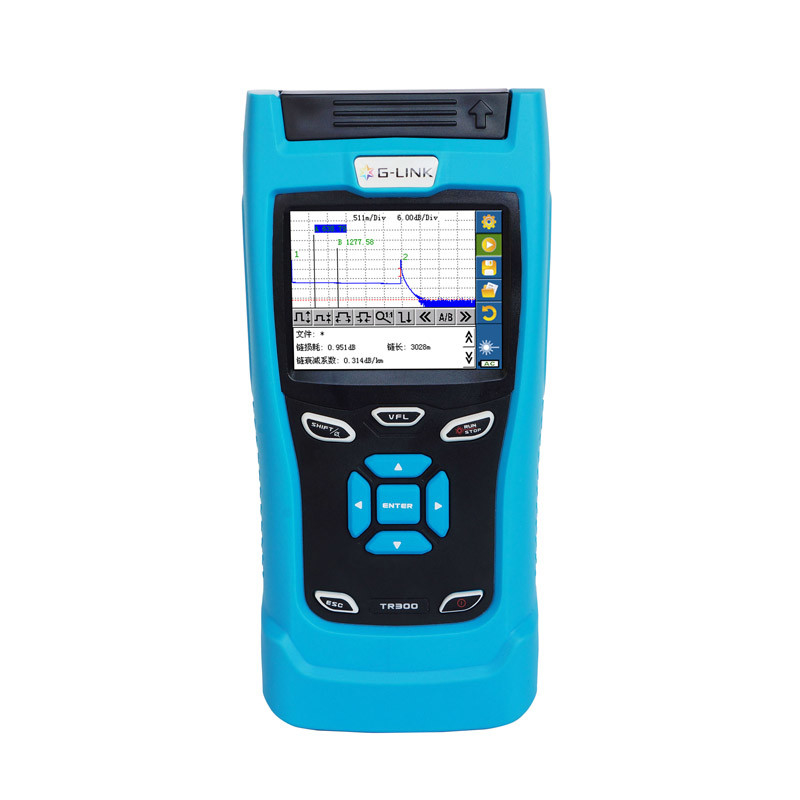

TR306/303 Optik Zaman Alanı Reflektometre Kırılma Noktası Denetleyicisi OTDR
Teknik özellik:
| Teknik özellikler |
|
| Model |
TR306/TR303 |
| Dinamik ((± 20nm) |
32/30dB |
| Dalga Boyutu |
1310/1550 |
| Görüntüle |
3.5 inçlik TFT, LCD dokunmatik ekran |
| Işık kaynağı tipi |
LD |
| Optik arayüz |
FC/UPC |
| Uzaklık aralığı (km) |
0.3/1/3/5/10/30/60/120 |
| Nabız genişliği (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Ölçme süresi |
15s/30s/1min/2min/3min |
| Zayıflama kör alanı (2) |
15 metre |
10m |
10m |
| Olaylar kör bölge |
3m |
1.8m |
1.6m |
| Sınır doğruluğu |
±(1m+5×10-5×uzaklık+Örnekleme Arası) |
| Veri Depolama |
>60000 test eğrisi |
| İletişim arayüzü |
USB |
| Görünür ışık |
Dalga boyu |
- |
- |
650 |
| Çıktı Gücü |
- |
- |
≥-3 |
| Test mesafesi |
- |
- |
3 |
| İletişim ışığı testi |
Hayır |
Evet. |
Evet. |
Ürün Tanıtımı:
1Tek mod: 1310/1550 nm.
2, Dinamik aralığı: 30/28dB (yaklaşık 80 km optik fiber hattı test edebilir).
3Otomatik ölçüm modu: 1310/1550 nm çift dalga boyutu aynı anda test edilebilir.
4Otomatik isimlendirme ve ölçüm dosyalarının otomatik depolanması gerçekleştirilir, bu da operatörlerin işlemini basitleştirir.
5Referans dalga şekliyle karşılaştırmak için izleme sabitleme fonksiyonu modu: kullanıcılar bu fonksiyonu bir izlemeyi sabitlemek ve aynı ekranda gerçek zamanlı veya ortalama ölçüm altında başka bir izlemeyi görüntülemek için kullanabilirler.Sonuçta elde edilen şablon, çok çekirdekli fiber kurulumunda veya kurulu bir fiber ağında yaşlanan lifleri kontrol etmek için kullanışlıdır..
6. Çok dalga uzunluğu analizi" fonksiyon modu çoklu iz karşılaştırması için: "Çok dalga uzunluğu analizi" modunda, herhangi bir iz dosyasının karşılaştırma gösterimi ve analiz fonksiyonu gerçekleştirilebilir.
7, TR600 kısa olay kör alanı, ofis veya müşterinin optik kablo kurulum sürecini ölçmek için kullanılabilir.
8, ideal LAN / WAN / FTTx kimlik doğrulama ve sorun giderme aracı, FTTx çevrimiçi testini sağlayabilir ve bölücü ve optik fiber ucunu tanımlayabilir.
9Optimize güç kaynağı tasarımı: büyük kapasiteli lithium şarj edilebilir batarya, bekleme süresi 10 saatten fazla.
10, Bellcore dosya biçimi (.SOR), 10000'den fazla iz depolama.
11. CE, FCC, IS09001 sertifikasını geçti
12İletişim ışığı algılama: test cihazını ve iletişim ekipmanlarını etkili bir şekilde koruyabilir.
13Bağlantı durumunun tespiti: bağlantı başının bağlantı durumunu zamanında anlamak, böylece operatör en iyi ortamda ölçebilir.
14Esnek ölçüm modu anahtarı: Gerçek zamanlı ölçüm modu ve ortalama ölçüm modu kısayol tuş işlevi ile değiştirilebilir.
