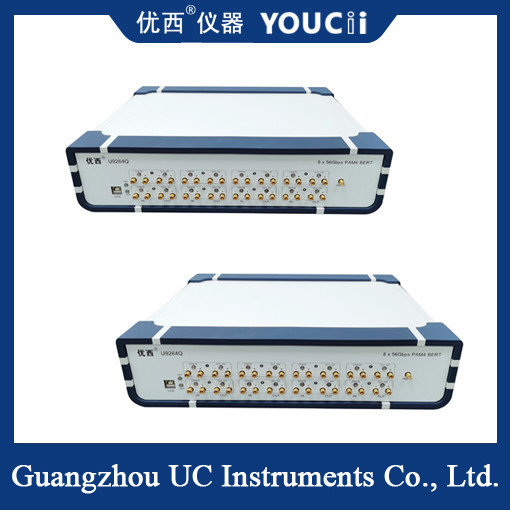

400G PM4 BERT Yüksek Hızlı Optik Alıcı Modülü Test Ekipmanı
Ürün özellikleri
Kod türü anahtarı:
Sıradan hata dedektörleri sadece tek bir kod kalıbı üretebilir.400G PAM4 hata dedektörü, herhangi bir çevresel aksesuar olmadan NRZ (geri dönüşü olmayan sıfır kod) ve PAM4 (dört düzey impuls amplitudu modülasyonu) kod kalıplarını değiştirebilir.
PAM4 sinyali 4 seviye puls amplitud modülasyonudur, geleneksel dijital sinyallere göre daha fazla bit mantık bilgisi gösterebilir ve yüksek hızlı optik iletişim sistemleri için uygundur.
Yüksek hızlı test yeteneği:
24.33GBaud'dan 30GBaud'a kadar PAM4 oranını destekleyin, 400G yüksek hızlı optik alıcı modülünün test gereksinimlerini karşılayın.
Ayrıca, testin kapsamlılığını ve doğruluğunu sağlamak için Gray kodlaması ve FEC (ön hata düzeltmesi) gibi gelişmiş işlevleri de destekler.
Çeşitlilik:
Hem iç hem de dış tetikleyici, çıkış amplitudunun ayarlanması, PAM4 iletim sinyali seviyesinin orantılı ayarlanması ve diğer işlevler,Yüksek hızlı optik alıcı modülü için otomatik üretim testi etkili bir garanti sağlar.
Bit hata oranı, iç bit hata sayımı ile okunabilir veya alınan veriler, bit hata oranının belirlenmesi için hata analizörünün hata algılama modülüne geri döngülebilir.
Standart test:
Test sonuçlarının uyumluluğunu ve güvenilirliğini sağlamak için IEEE 802.3bs 400G ve OIF-CEI-56G/28G ve diğer uluslararası standartların test gereksinimlerini karşılamak.
Teknik parametreler
| - Hayır, hayır. |
Argüman |
Min. |
Model |
Max |
Birim |
| 1 |
Sinyal kodlama modu |
NRZ/PAM4 |
|
| 2 |
Veri oranı |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
Kod modeli |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B. |
|
| 4 |
Yükseliş ve düşüş süresi ((20% ila 80%) |
|
14 |
35 |
pS |
| 5 |
Şablon tersine |
Alıcı ucundaki sinyal otomatik olarak tersine döner. |
|
| 6 |
Sinyal çıkış amplitudu (tek uçlu) |
200 |
800 |
1000 |
mV |
| 7 |
25G Veri Çıkış Jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Veri girişi/çıkışı arayüzü |
Farklılık, AC bağlantısı, 50 ohm direnç, kadın 2.92mm SMA |
|
| 9 |
Saat çıkışı |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Veri sinyali giriş hassasiyeti (tek uçlu) |
|
50 |
|
mVpp |
| 11 |
Veri çıkışı göz haritası kesişim NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Göz yüksekliği (göz boyu başına) |
80 |
110 |
200 |
mV |
| 13 |
PAM göz haritasının doğrusallığı |
0.95 |
0.98 |
1 |
|
| 14 |
Çalışma sıcaklığı |
10 |
25 |
50 |
°C |
Uygulama senaryosu
Optoelektronik bileşen testi: 200G ve 400G yüksek hızlı optik alıcı modülleri ve optoelektronik bileşen testi için uygundur.
Laboratuvar ve bilimsel araştırma:Yüksek hızlı optik iletişim teknolojisinin performansını ve güvenilirliğini incelemek ve doğrulamak için optik iletişim laboratuvarlarında ve bilimsel araştırma kurumlarında kullanılır.
Optik modül üreticileri: Yerel optik modül üreticileri, optik modül işlemeye girerken manuel işlemlere dayanmaktadır.
Bununla birlikte, manuel devreye girme verimsiz ve pahalıdır. Bu nedenle, bazı üreticiler otomatik optik modül devreye girmesini, kalibrasyonunu,ve ihracat rapor.
400G PAM4 hata ölçümcüsü, bu gereksinimi Programlanabilir Enstrüman Standart Komuta (SCPI) talimat iletişimi ile karşılar.
