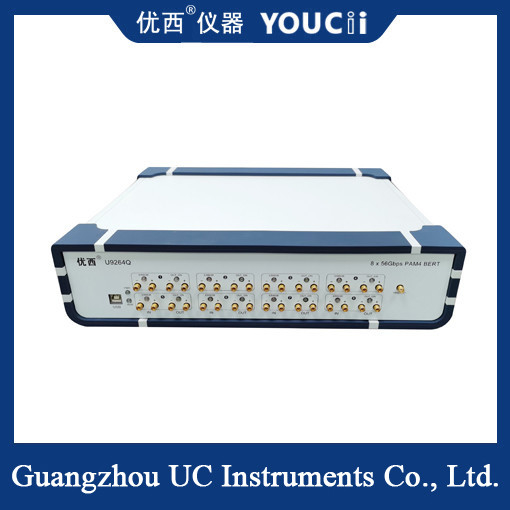

400G PAM4 Yüksek Performanslı Hata Denetleyicisi Sinyal Kodlama Modu:NRZ/PAM4
400G PAM4 bit hata testi, 400G yüksek hızlı optik alıcı modülü testi için yüksek performanslı bir bit hata testidir.
Performans özellikleri:
1, sinyal kodlama modu: NRZ ve PAM4, NRZ ve PAM4 sinyalleri arasında otomatik olarak serbestçe geçiş yapabilir.
2, sekiz kanallı eşzamanlı çıkış, 6.144G, 10G, 40G, 100G, 200G ve 400G ürünlerini test etmek için kullanılır, hata testi bağımsız veya sekiz yönlü eşzamanlı test olabilir.
3, Sürekli hata algılama ve zamanlama hatası izlemesini destekler, KP4/KR4 donanım FEC işlevini destekler.
4NRZ desteği oranı: 6.144, 10.312525, 25.78125- 26 yaşında.562528,05 Gpbs.
5, PAM desteği oranı: 14.0625- 26 yaşında.562528,9GBd.
6, NRZ destek kod türü: PRBS7, 9, 10, 11, 15, 23, PRBS31, Kullanıcı tanımlanmış.
7, PAM4 desteği kod türü: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Kullanıcı tanımlanmıştır.
8, öntanımlı 4 frekans bölümü saat frekansı, destek bir çeyrek, 1/8, 1/16, 1/32, 1, 64, 1 / frekans 128 puan.
9. İletişim modu: USB'ye HID. Sürüş yapmak gerekmez, PC üst bilgisayar yazılımı aracılığıyla cihazla iletişim kurmak, bit hata ölçerini ayarlamak ve bit hata oranını test etmek gerekir.
Teknik parametreler
| - Hayır, hayır. |
Argüman |
Min. |
Model |
Max |
Birim |
| 1 |
Sinyal kodlama modu |
NRZ/PAM4 |
|
| 2 |
Veri oranı |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
Kod modeli |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B. |
|
| 4 |
Yükseliş ve düşüş süresi ((20% ila 80%) |
|
14 |
35 |
pS |
| 5 |
Şablon tersine |
Alıcı ucundaki sinyal otomatik olarak tersine döner. |
|
| 6 |
Sinyal çıkış amplitudu (tek uçlu) |
200 |
800 |
1000 |
mV |
| 7 |
25G Veri Çıkış Jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Veri girişi/çıkışı arayüzü |
Farklılık, AC bağlantısı, 50 ohm direnç, kadın 2.92mm SMA |
|
| 9 |
Saat çıkışı |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Veri sinyali giriş hassasiyeti (tek uçlu) |
|
50 |
|
mVpp |
| 11 |
Veri çıkışı göz haritası kesişim NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Göz yüksekliği (göz boyu başına) |
80 |
110 |
200 |
mV |
| 13 |
PAM göz haritasının doğrusallığı |
0.95 |
0.98 |
1 |
|
| 14 |
Çalışma sıcaklığı |
10 |
25 |
50 |
°C |
Hata ölçer elektrikli göz haritası ölçümü
