Ürün genel bakışı

Bir saat kurtarma aygıtı, giriş veri (veya saat) sinyalini alabilir, faz kilitli döngü (PLL) devresini kullanarak kilitleyebilir ve bir kurtarma saati çıkarabilir.Geri kazanılan saat osiloskopun veya BERT'nin zaman referansı olarak kullanılabilirÖrnekleme osiloskopu optik göz kalıbını ve dalga biçimini test ettiğinde, ölçülen sinyalle aynı kökenli çapraz saatin tetiklenmesi gerekir.CDR (Saat kurtarma) modülü, esas olarak numune almak için kullanılır., ancak bir tetikleme saati test ortamı sağlamaz, tipik uygulama optik ağ ekipmanlarının test edilmesidir,çünkü ölçülen cihazın kendisi bir frekans bölme saat çıkışına sahip değildir, optik göz haritasının testinde, numune alma osiloskopunun tetiklenmesi için saat sinyalini kurtarmak gerekir.

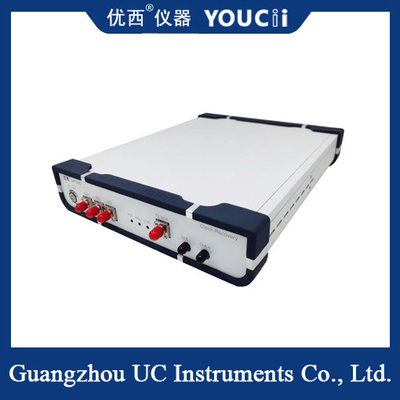

U9720B, geleneksel SFP28/56, SR, LR ve BIDI ve diğer optik sinyal erişim modülleri için uygun, NRZ ve PAM4 sinyallerini destekleyen, FC optik arayüz adaptörü ile CDR,Optik sinyalleri elektrik sinyalleri haline almak için FC optik arayüzü, CDR daha sonra sinyal saatini ve çıkışını çıkarır. Saat sinyali esas olarak osiloskopun tetik sinyal olarak kullanılır.

CDR'nin ana parametreleri:
1) Saat kurtarma aralığı: 25 ~ 32 Gbps ((GBaud);
2) Hem NRZ hem de PAM4 sinyallerini destekler;
3) Dalga boyu aralığı: tek mod 1250 ~ 1650 nm desteği;
4) Optik giriş aralığı: +5 ~ -15dBm;
5) Saat çıkış frekans bölünme oranı: 2/8/32/40;
6) Çıktı elektrik saat amplitudu: AC Çift/ 200~800mVpp;
7) Spektral oran (kullanıcıya göre seçilebilir): % 10 (CDR) - % 90 (Sürüm);
8) Tek modlu optik sinyallerin saat geri kazanımını desteklemek;
9) Optik arayüz tipi: FC/PC optik arayüzü;
10) Elektriksel arayüz tipi: 40GHz 2.92mm Kadın;
