10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop

10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop
10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop

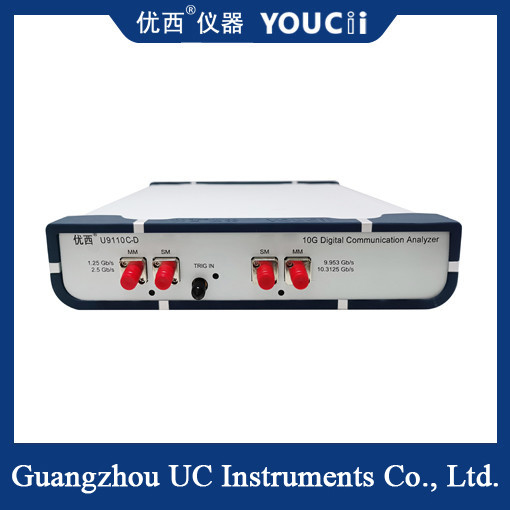

Büyük resim :  10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop

Ürün ayrıntıları:
Menşe yeri: ÇIN
Marka adı: YOUCII
Sertifika: CU,IOS
Model numarası: U9110C-D
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: negotiate a price
Ambalaj bilgileri: Karton
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, T/T
Yetenek temini: 7 adet+ayda
İletişim

10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop

Açıklama
Standart oran: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps Ekran özellikleri görüntü çözünürlüğü: 1024 X 768 piksel
Örnekleme kanalı sayısı: 4: 10G düşük oranlı tekli mod/çoklu mod, 10G yüksek oranlı tekli mod/çoklu mod Dikey çözünürlük: 14 bit
Zaman aralığı doğruluğu (titreşim modu): 0,25ps Tetik kesme: ±1.5V: 5ms ile 100ms arasında ayarlanabilir
Vurgulamak:

Çok Modlu Optik Osiloskop

,

Ingle Mode Optik Osiloskop

,

10G Tam Hız Optik Osiloskop

10G Tam Hızlı Tek Mod/Çok Mod Optik Osiloskop


Ürün Tanıtımı:

U9110C-D, 10G tam hızı, tek mod / çok modlu optik osiloskop desteği, Uwest Instrümanı tarafından başlatılan en son dijital iletişim analizi çözümüdür.Optik iletişim cihazlarının üretimi için ideal bir ölçüm aracı sağlar.


U9110C-D DCA ölçümünün sonuçları sadece ham veriler değil, aynı zamanda zaman ve amplitupla histogramlar, maske testleri, istatistiksel testler vb.Bir dizi iletişim göstergesi test ayarları sağlar, ara süresi, yükseliş süresi, düşüş süresi, çapraz yüzdesi, yok olma oranı, titreşim ve amplituda ölçümü de dahil olmak üzere.ve diğer standart tek uyum testleri.


Fonksiyon tanıtımı:
1Otomatik ITU/ANSI Maske testi
2Kullanıcı işleyişi ve PC Ethernet iletişim yazılımı temelinde grafik görüntüleme arayüzü
3Modüler yapı, hızlı örnekleme hızı
4Yüksek sadakat sinyali (Jitter < 0.1ps, RMS-tipik)


Optik osiloskoplar, iletişim ekipmanları, radyo ekipmanları, yarı iletken yongaları ve bilgisayar bant genişliği testleri gibi yüksek hızlı sinyal tespitinde yaygın olarak kullanılmaktadır.optik osiloskop diğer fiziksel büyüklükleri ölçmek için de kullanılabilir, örneğin termal genişleme, yer değiştirme ve benzeri.


Ürün özellikleri:

Model

 U9110C-D

Standart oran

 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps

Ölçüm doğruluğu şablonu toleransı(Marj)

 ±3 %

Ekran özellikleri görüntü çözünürlüğü

1024 x 768 piksel

Dijital ölçüm sistemi

Bir optik kanal ölçümünü destekler ve saniyede üç kez isteğe bağlı ölçümleri tazeler

Sinyal alma modu

Örnekleme (normal), zarf, ortalama

RMS gürültüsü

 0.25mV

Örnekleme kanallarının sayısı

4: 10G düşük oranlı tek mod/çok mod, 10G yüksek oranlı tek mod/çok mod

Dikey sistem geçiş süresi

Örnekleme kanallarının sayısına bağlı

Dikey çözünürlük

14 bit

RMS gürültüsü (maksimum)

 0.5mV

Yatay sistem dalga biçimi amplifikasyonu ve gözlem zaman tabanının azaltılması

 0.5ps/div'den 1ms/div'e kadar

Zaman aralığı doğruluğu (gitter modu)

 0.25ps

Örnek Sistemin harici saat kaynağını tetiklemek

 100mV, 155~2500MHz

Çıkartma seviyesi aralığı

 ±1,0V

Trigger giriş aralığı

 ±1,5V

Çekim kesimi

±1.5V: 5ms ile 100ms arasında ayarlanabilir

İletişim, ağ yönetimi arayüzü

RJ45;10/100Mbps Ethernet desteklenir

Güç kaynağı (Dış güç adaptörü)

 50Hz,5V,3A,6W

Çevre sıcaklığı, göreceli nem çalışmaları

Sıcaklık -20°C'den +50°C'ye kadar ve nem %20 ila %80'dir.

Dükkan

Sıcaklık -40°C'den +85°C'ye kadar ve nem %5 ila %90 arasında

Fiziksel özellikler Boyutlar, ağırlık

Boyut 235W×55H×255L (mm), ağırlık < 2Kg



10G Tam Hız Tek Mod / Çok Modlu Optik Osiloskop 0

Etiket:

PAM4 CDR Optik Osiloskop,

12.5Gbps optik multimetre,

12.5Gbps Dijital Haberleşme Analizörü
