Farklı Hız Aygıtlarının Ölçümü 4 Kanal 24.5 ~ 29Gb / S Düzenlenebilir Bit Hata Meter

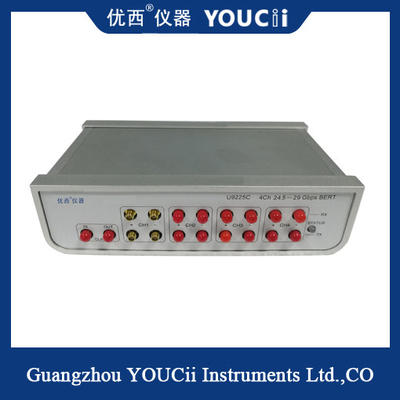

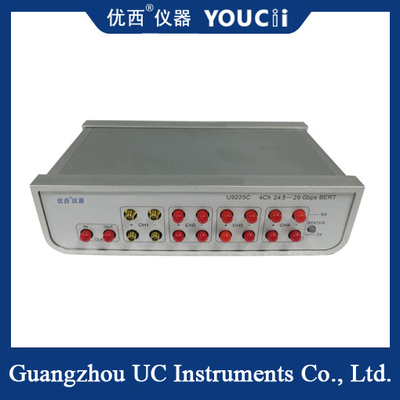

U9225C 4 Kanal 24.5 ~ 29.0 Gb/s (100Gb/s) nabız modeli jeneratörü ve hata dedektörü yüksek performanslıdır.Esnek ve uygun maliyetli dört kanallı Nabız Deseni Jeneratörü ve Hata Algılayıcısı 24 saatten itibaren çalışabilir..5 Gb/s'den 29 Gb/s'ye kadar her kanal. 4 kanal 29.0 Gb/s toplamda 100 Gb/s'den fazla test kapasitesine ulaştırır.Ayrıca, içsel bir tam hızlı saat sentezleyicisi içeren bağımsız bir Bit Hata Hızı test çözümüdür.

Küçük boyutu, denetlenen cihazın (DUT) yakınına yerleştirilmesini sağlar.Kablo ve bağlantı kaybını telafi etmek için TX sürücüsünün ön ve sonrası vurgulama kontrol özelliklerini kullanarak daha uzağa konulabilir.Ayrıca yıkıcı olmayan, entegre göz hatlarını yakalama özelliğine ve hızlı göz yüksekliği ve genişliği ölçme yeteneğine sahiptir.

Özellikleri

Dört kanal NRZ PPG ve ED
 12.25-14.5 ve 24.5-29 Gb/s
 Tipik JRMS 1 ps ve JPP 6 ps
 PRBS 2^7, 9, 15, 23, 31
 Göz monitörü
 İç saat sentezleyicisi
 PPM ofset kontrolü
 Düzenlenebilir saat çıkışı
 Dış saat girişi
 TX seviyesi 200 ila 1100 mV PPDIFF
Kürsör öncesinde ve sonrasında vurgu (6 dB)
 Çapraz Nokta Düzenleme (35 ila 65%)

Spesifikasyon
