100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı

100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı
100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı

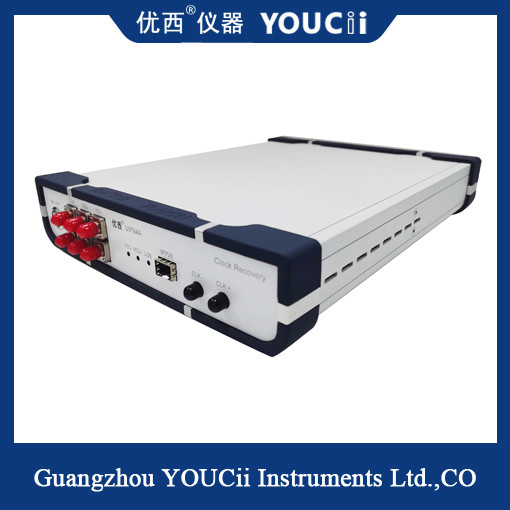

Büyük resim :  100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: YOUCii
Sertifika: CU,IOS
Model numarası: U9764A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 PCS
Fiyat: negotiate a price
Ambalaj bilgileri: Karton
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 15 adet+ayda
İletişim

100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı

Açıklama
Optik giriş aralığı (modül hassasiyeti ile belirlenir)（dBm）: 3~-12 Saat kurtarma çıkış frekans bölünme oranı: 2 / 4 / 8 / 16 / 64 / 256
Çıktı elektrikli saat amplitudu ((mVpp): 800（Tipik değer） CML saat diferansiyel çıkış salınımı ((mVpp): 200~800
Saat frekansı (örneğin 28.1Gbps) ((GHz): 0.11~14.05 Adaptatif modül tipi: SFP28,SR,LR,BIDI
Vurgulamak:

Çok frekanslı bölünme saati kurtarma aracı

,

100Gbps Saat Geri Alım Aracı

100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı



U9764A CDR (Clock Recovery Module) esas olarak saatin çalıştırılmadan test ortamında saatin çalıştırılması sinyali sağlamak için kullanılır.cihazın optik göz diyagramını test etmek için örnekleme osiloskopunu kullanmak içinTipik uygulama, optik ağ ekipmanlarının veya PON uygulamasında BOB ürününün test edilmesidir.Optik göz diyagramını test ederken örnekleme osiloskopunu çalıştırmak için saat sinyalini geri kazanmak gerekir..

U9764A CDR, SFP kapsüllü geleneksel SFP28, SR,LR,BIDI ve diğer optik modüller için uygun olan bir SFP28 optik bağlantı noktasına sahiptir.Sadece optik sinyali elektrikli sinyale dönüştürmek için optik modülün alıcı ucuna ihtiyaç duyar, ve daha sonra elektrik sinyali saatini çıkarıp çıkarır. Saat sinyali esas olarak osiloskopun tetik sinyali için kullanılır.





CDR'nin tam adı saat ve veri kurtarma.

1) Alıcı ucundaki her devre için saat sinyalini sağlamak için.

2) Alınan sinyali değerlendirmek, veri sinyalinin kurtarılmasını ve daha sonra işlenmesini kolaylaştırmak.





Hayır, hayır.

Teknik göstergeler

 En fazla. Min.

birim
1

Veri hızı aralığı

 28.1 25.6 Gbps
2

Dalga boyu aralığı

 1600 800 nm
3

Optik giriş aralığı (modül hassasiyetine göre belirlenir)

 +3 -12 dBm
4

Saat kurtarma çıkış frekans bölünme oranı

 2 / 4 / 8 / 16 / 64 / 256
5

Çıktı elektrikli saat amplitudu

 800 tYpikal değer) mVpp
6

CML saat diferansiyel çıkış salınımı

 800 200 mVpp
7

Saat çıkışı rastgele titreşiyor.

 800 300 fs
8

Saat frekansı (örneğin 28.1Gbps)

 14.05 0.11 GHz
9

İç sinyal kaybı tespiti (LOS)

 128 (Görevden fazla) 5 ((duyarlılık) mV
10

Güç kaynağı voltajı (dış güç giriş voltajı)

 5.5 4 V
11

Çalışma sıcaklığı

 70 10 °C
12

Adaptatif modül tipi

 SFP28,SR,LR,BIDI



100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı 0
