100Gbps Çok Frekanslı Bölünme Saati Geri Alım Aracı

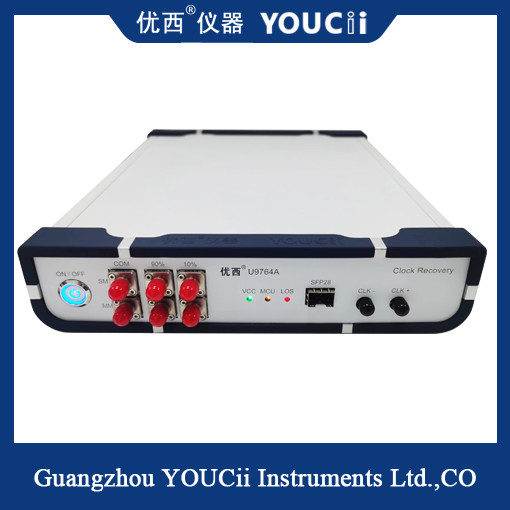

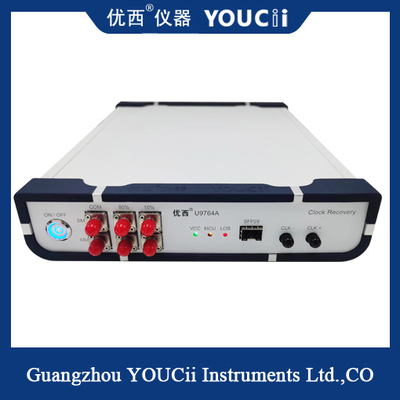

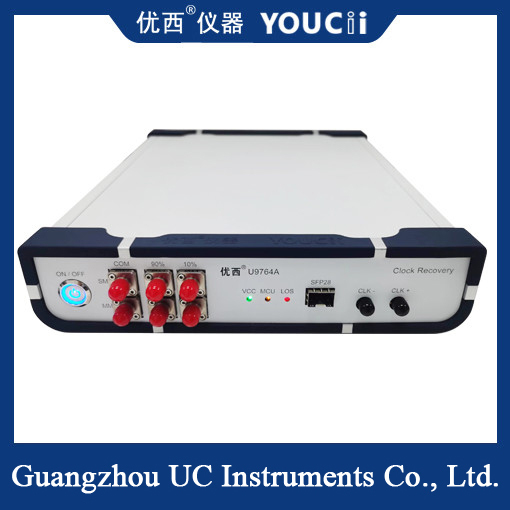

U9764A CDR (Clock Recovery Instrument) öncelikle saat çalıştırılmadığı test ortamlarında saat çalıştırma sinyalleri sağlamak için kullanılır.Böylece cihazın optik göz modelini bir numuneleme osiloskopuyla test eder.Tipik uygulamalar, optik ağ cihazlarının test edilmesidir veya optik cihazın kendisinin bölünmüş bir saat çıkışına sahip olmadığından, PON uygulamalarında BOB ürünleri için,Optik göz haritasını test ederken örnekleme osiloskopunu çalıştırmak için saat sinyalinin geri alınması gerekir..
U9764A CDR, SFP28 ile paketlenmiş geleneksel SFP28, SR, LR ve BIDI optik modülleri için uygun olan bir SFP28 optik portu ile donatılmıştır.Sadece optik modülün alıcı ucunun optik sinyali elektrik sinyali haline dönüştürmesi gerekir., ve CDR elektrik sinyalinin saatini çıkarıp çıkaracaktır. Saat sinyali esas olarak osiloskopun tetik sinyaline kullanılır.
| Hayır, hayır. |
Teknik
|
Max |
MIN |
birim
|
| 1 |
Veri hızı aralığı
|
28.1 |
25.6 |
Gbps |
| 2 |
Dalga boyu aralığı
|
1600 |
800 |
nm |
| 3 |
Optik giriş aralığı (modül hassasiyetine göre belirlenir)
|
+3 |
-12 |
dBm |
| 4 |
Saat kurtarma çıkış frekans bölünme oranı
|
2 / 4 / 8 / 16 / 64 / 256 |
|
| 5 |
Çıktı elektrikli saat amplitudu
|
800 (Tipik değer) |
mVpp |
| 6 |
CML Saat diferansiyel çıkış salınımı |
800 |
200 |
mVpp |
| 7 |
Saat çıkışı rastgele titreşiyor.
|
800 |
300 |
fs |
| 8 |
Saat frekansı (örneğin 28.1Gbps)
|
14.05 |
0.11 |
GHz |
| 9 |
İç sinyal kaybı tespiti (LOS)
|
128 (Devamlı) |
5 (Hassaslık) |
mV |
| 10 |
Güç kaynağı voltajı (dış güç giriş voltajı)
|
5.5 |
4 |
V |
| 11 |
Çalışma sıcaklığı
|
70 |
10 |
°C |
| 12 |
Adaptatif modül tipi
|
SFP28,SR,LR,BIDI |
|
Saat kurtarma cihazı nedir?
Saat Geri Kazanma Birimi, dijital iletişimde saat sinyallerini geri kazanmak için kullanılan bir cihazdır.doğru veri aktarımını sağlamak için göndericinin ve alıcının arasında senkronize bir saat sinyali gereklidirSaat kurtarma aracının işlevi, alınan veri akışından doğru saat sinyalini çıkarmaktır.
Saat kurtarma aracı genellikle optik fiber iletişim, uydu iletişim, Ethernet ve diğer yüksek hızlı dijital iletişim sistemlerinde kullanılır.Veriler dijital olarak aktarılır, ve saat sinyali verilerin iletim hızını ve zaman aralığını belirlemek için kullanılır.Alıcı doğru bir saat sinyali yeniden oluşturmak için bir saat geri dönüşü ölçümcüsü kullanmak gerekir.
Bir saat kurtarma cihazının çalışma prensibi genellikle faz kilitli döngü (PLL) veya ilgili teknolojiye dayanır.Yerel saati gönderen uçla senkronize etmek için ayarlar.Yerel saatin frekansını ve fazını sürekli ayarlayarak, saat kurtarma aygıtı yavaş yavaş saat kaymasını ortadan kaldırabilir ve böylece doğru saat sinyallerinin kurtarılmasını sağlayabilir.
Saat geri kazanım sayacının performansı ve işlevselliği, uygulamaya ve gereksinimlere bağlı olarak değişecektir.Farklı iletişim ortamlarına ve veri hızlarına uyum sağlamak için iletilen sinyalin özelliklerine göre dinamik olarak ayarlanabilirEk olarak, saat kurtarma ölçümcüsü, bit hata oranı tespiti, jitter analizi,İletişim sisteminin performansını analiz etmek ve izlemek için saat çıkış arayüzleriKısacası, saat kurtarma aracı dijital iletişim sisteminde hayati bir rol oynar.Doğru veri iletimini ve senkronizasyonunu sağlamak için alınan veri akışından doğru saat sinyalini çıkarabilir.
