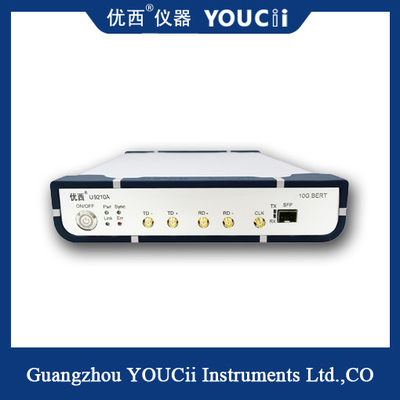

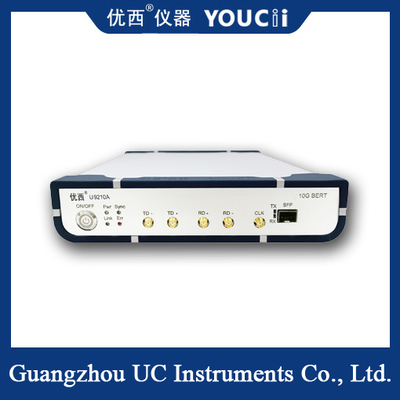

PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 için 10G Tam Hedef BERT Destek kodu

Performans karakteri:

Bir SFP optik kanalı ve bir elektrik kanalı, iki kanal eşzamanlı giriş ve çıkış, Hata kodu testi bağımsız olabilir.

Sürekli hata tespiti ve zamanlama hatası tespiti için destek.

622M'den 11.7Gbps'e kadar tam hız destekler.

Destek kodu türü: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

Bir kanal düşük titreşimli saat çıkışı, optik kanal ve elektrik kanalı bir saat paylaşıyor, iki kanal saat senkronizasyonu.

İletişim Modu USB HID veya USB-COM.

 Yazılım fonksiyon Giriş

• Veri Hızı: Mevcut veri hızı ayarlama.
• Veriler Şablonu: O zaman mevcut PRBS ((Pattern) ayarlama.
• Rx Modu: Ekipmanın iki kanalı vardır, optik kanal ve elektrik kanalı. Duyarlılık testi alırken, alıcı giriş optik kanal veya elektrik kanalı seçilir.SFP arayüzü optik kanalRX+ ve RX- elektrik kanalıdır.
• Verilerin tersine çevrilmesi: Elektrik kanalı giriş sinyalinin kutupluğu ters ayarlanabilir, örneğin RX +'dan TX- ve RX-'den Tx +'a.
• Geçit Zamanı:Birikim BER ölçümü için birikim zamanının ayarlanması.
• Başlat düğmesi:Parametreleri ayarlamaya ve anlık BER ve birikim BER'i test etmeye başlayın.
• Yenileme düğmesi: Toplanan BER'yi manuel olarak yenileyin.
• USB Adres Kutusu:Tüm USB cihaz adreslerini otomatik olarak sayın, bir USB adresini seçin ve mevcut cihazı bağlamak için Bağlantı düğmesine basın.
• Anlık BER ((bit hata oranı): 200ms aralıklarla yenilenir.

Akumulasyon BER ((bit hata oranı): anlık bit hata sayısını ve geçiş süresini toplar,Akumulasyon BER = anlık bit hata sayısını/ ((geçiş süresini*toplam bit sayısını).
