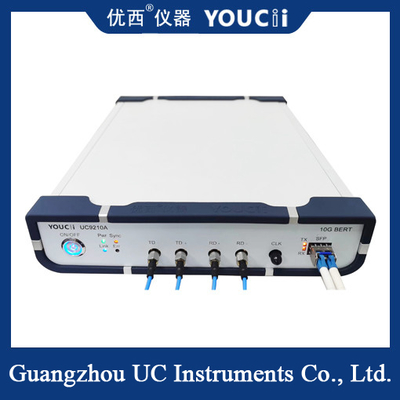

10G Tam Hız Veri Hatası İletim Test Cihazı Hata Analizi ve Tespiti Arıza Test Cihazı BERT

Veri Hatası İletim Test Cihazı Hata Analizi ve Algılama Arıza Test Cihazı BERT

10G Tam Hızlı Optik Osiloskop (10G tam hızlı Optik Osiloskop), 10Gbps tam hızlı optik sinyallerin ölçümü için tasarlanmış bir cihazdır.Optik fiber iletişim sistemlerindeki yüksek hızlı optik sinyallerin iletim kalitesini ve zaman etki alanı özelliklerini değerlendirmek için kullanılır.

Aşağıdakiler, 10G tam hızlı optik oftalmografın ana açıklaması ve özellikleridir:

1. Yüksek hızlı ölçüm: Cihaz, yaygın 10 Gigabit Ethernet (10GbE) ve diğer yüksek hızlı iletişim protokolleri dahil olmak üzere 10Gbps tam hızlı optik sinyal ölçümünü destekleyebilir.

2. Göz diyagramı ekranı: Optik göz diyagramı, optik sinyallerin göz diyagramını doğru bir şekilde yakalamak ve görüntülemek için yüksek hızlı örnekleme ve veri işleme teknolojisini kullanır.Göz diyagramı, optik sinyalin iletim kalitesini açık bir göz şekliyle görüntüler. Kullanıcılar, göz diyagramının açıklık derecesini ve titreşimini gözlemleyerek sinyalin kararlılığını ve iletim performansını değerlendirebilirler.

3. Yüksek hassasiyetli ölçüm: 10G tam hızlı optik göz diyagramı, doğru zamanlama ölçümü ve titreşim analizi sağlayabilen yüksek hassasiyetli saat ve örnekleme teknolojisini benimser.Tepe-tepe titreşimi, kök ortalama kare titreşimi vb. gibi göz diyagramının temel parametrelerini ölçebilir ve analiz edebilir.

Bir SFP optik kanalı ve Bir elektrik kanalı, İki kanal senkron giriş ve çıkış, Hata Kodu testi bağımsız olabilir.

Sürekli hata tespiti ve zamanlama hatası tespiti için destek.

622M'den 11.7Gbps'ye kadar Tam Hızı Destekler；

Kod türünü destekleyin: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
