Modül Otomatik Test Sistemi OLT SFP SFP+/XFP ONU Hızı 10G veya Daha Az

Modül Otomatik Test Sistemi OLT/SFP/SFP+/XFP/ONU Hızı 10G veya Daha Düşük

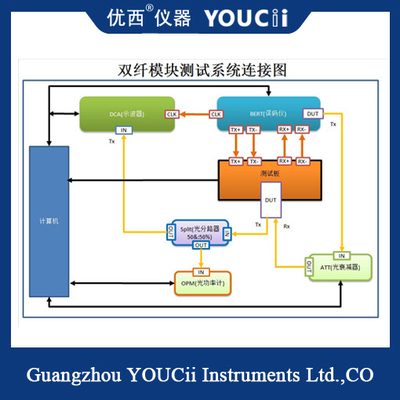

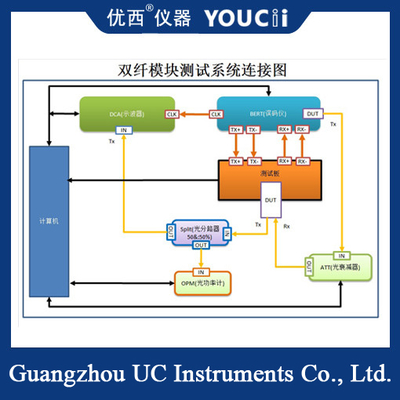

Bu test sistemi, OLT, SFP, SFP+, XFP, ONU vb. gibi 10G ve altı hızdaki (10G, 2.5G, 1.5g, 622M, 155M gibi) konvansiyonel modülleri test edebilir.

Test sistemi, yerel ACCESS veritabanını ve uzaktan SQL veritabanını destekler, her tür test parametresi veritabanına kaydedilir, aynı zamanda her test verisi de veritabanına kaydedilir ve veri sorgulama işlevi sağlar.

Test sistemi tek tuşla çalışmaya aittir, operatörün otomatik test için yazılımı çalıştırmak için çok fazla eğitime ihtiyacı yoktur, profesyonel test teknisyenleri olmadan, büyük likidite test cihazı sorununu etkili bir şekilde çözebilir, üretim eğitimi soruna ayak uyduramama sorununu çözebilir.Test cihazının yalnızca seri numarasını okumak veya seri numarasını girmek için kanalı seçmesi ve ardından testi tamamlamak için "Testi başlat" ı tıklaması yeterlidir. Yazılım, her modülün test sonuçlarını ve toplam test sonuçlarını görüntüler ve test cihazı sonuçları görebilir.

Sönme Oranı

Sönme oranı aslında oftalmograf ile ölçülür ve osiloskop ile ölçülür.

2.1.2. Göz diyagramının Maske Marjı

Yüklenecek filtreyi seçin, doğru şablonu seçin, şablonu yükleyin, bit hata oranını ayarlayın (genellikle 10-12) ve belirli sayıda dalga biçimi (örneğin 500) bekleyin, göz marjını test edin ve osiloskop ölçümünü kullanın.

2.1.3 Yükselme Süresi ve Düşme Süresi Yükselme süresi ve düşme süresi

Yükselme kenarı süresi: Yükselme kenarının son genliğin %20'sinden son genliğin %80'ine ulaşana kadar geçen süre;Düşme kenarı süresi: Düşme kenarının son genliğin %80'inden son genliğin %20'sine ulaşana kadar geçen süre, bir osiloskop kullanılarak ölçülür.

Göz diyagramının Kesişim Noktası

Osiloskop, yükselen kenar ve düşen kenarın kesişim noktasındaki genlik ile göz haritasındaki mantıksal 1 seviyesi ve mantıksal 0 seviyesinin genliği arasındaki yüzde ilişkisini ölçmek için kullanılır.

Tepe Jitter ve kök ortalama kare Jitter Jitter P-P & Jitter RMS

Tepe jitter: Osiloskoptaki jitter'ın tepe değeri, göz haritasının yükselen ve düşen kenarlarının zaman değişiminin tepe değeri olarak tanımlanır.Kök ortalama kare jitter: Osiloskoptaki jitter'ın kök ortalama kare değeri, göz haritasının yükselen ve düşen kenarlarının zaman değişiminin kök ortalama kare değeri olarak tanımlanır, her ikisi de osiloskop ile ölçülür.

Ortalama Optik Güç

Ortalama iletilen optik güç, modülün birim zamanda yaydığı optik enerjidir, bu, optik güç ölçer veya osiloskop ile ölçülür.

Güç Kapalı optik güç

Kapalı durumda modül tarafından yayılan optik güç, optik güç ölçer veya osiloskop ile ölçülmelidir.
