32 Gbaud PAM4 CDR PON/BOB Test Desteği 25GBaud~32GBaud

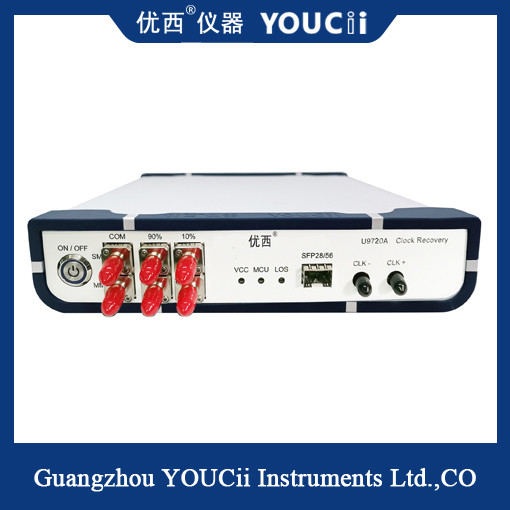

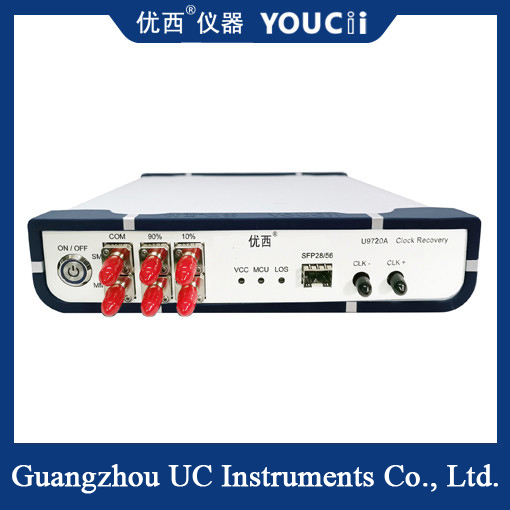

Büyük resim : 32 Gbaud PAM4 CDR PON/BOB Test Desteği 25GBaud~32GBaud

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YOUCii
Sertifika:	CU,IOS
Model numarası:	U9720A

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Ambalaj bilgileri:	Karton
Teslim süresi:	21 iş günü
Ödeme koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini:	10 parça

İletişim

32 Gbaud PAM4 CDR PON/BOB Test Desteği 25GBaud~32GBaud

Açıklama

Veri hızı aralığı:	25~35 Gb/sn/Gbaud	Dalga boyu aralığı (tek mod):	1250~1650 nm
Optik giriş aralığı:	-15~5dBm	CML saat diferansiyel çıkış genliği:	200~800 mVpp
Saat çıkışı seğirmesi rastgele:	300~800 saniye	Güç kaynağı voltajı (harici güç kaynağı giriş voltajı):	4~5.5V
Vurgulamak:	Optik Osiloskop PAM4 , 32GBaud Optik Osiloskop

U9720A 32Gbaud PAM4 CDR PON/BOB Testi desteği 25GBaud~32GBaud

U9720B CDR (Saat Kurtarma Modülü), cihazın optik göz diyagramını test etmek için örnekleme osiloskopunu kullanmak amacıyla, saati tetiklemeden test ortamında saat kurtarma sinyali sağlamak için kullanılır.Tipik uygulama, PON uygulamasında optik ağ ekipmanının veya BOB ürününün test edilmesidir.Fotometrik cihazın kendisinin frekans bölmeli saat çıkışı olmadığından, optik göz diyagramını test ederken örnekleme osiloskopunu tetiklemek için saat sinyalini geri kazanmak gerekir.

U9720B CDR, geleneksel SFP28/56, SR, LR ve BIDI modüllerinin optik sinyal erişimi için uygun olan bir FC optik arayüz adaptörüne sahiptir.NRZ ve PAM4 sinyallerini destekler.FC optik arayüz, optik sinyalleri alır ve bunları elektrik sinyallerine dönüştürür.CDR daha sonra elektrik sinyallerinin saatini soyutlar ve çıktı olarak verir ve saat sinyalleri esas olarak osiloskopların tetikleme sinyalleri için kullanılır.

HAYIR.	teknik gösterge	Maksimum değer	En az değer	birim
1	Veri hızı aralığı	32	25	Gb/sn/Gbaud
2	Dalga boyu aralığı (tek mod)	1650	1250	deniz mili
3	Optik giriş aralığı	+5	-15	dBm
4	Saat, çıkış frekansı bölme oranını geri yükler	2 / 8 / 32 / 40
5	Çıkış elektrikli saat genliği	500(Tipik değer)		mVpp
6	CML saat diferansiyel çıkış genliği	800	200	mVpp
7	Saat çıkışı seğirmesi rastgele	800	300	fs
8	Saat frekansı (örnek olarak 28.1Gbps)	14.05	0.70	GHz
9	Dahili sinyal kaybı tespiti (LOS)	128 (aşırı yük)	5(hassasiyet)	mV
10	Güç kaynağı voltajı (harici güç kaynağı giriş voltajı)	5.5	4	V
11	Çalışma sıcaklığı	70	10	℃
12	Uyarlanabilir modül tipi (NRZ ve PAM4 sinyalleri için destek)	SFP28/56,SR,LR,BIDI
