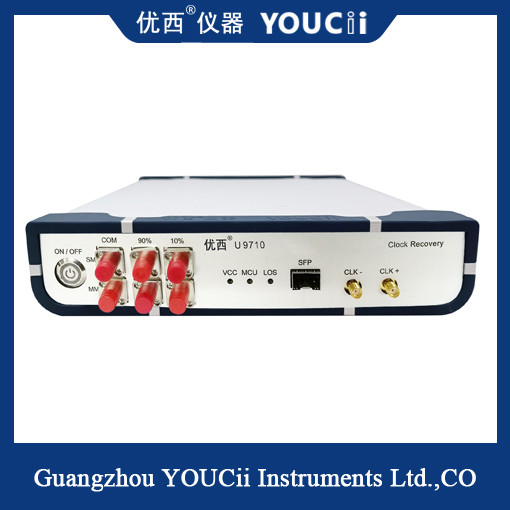

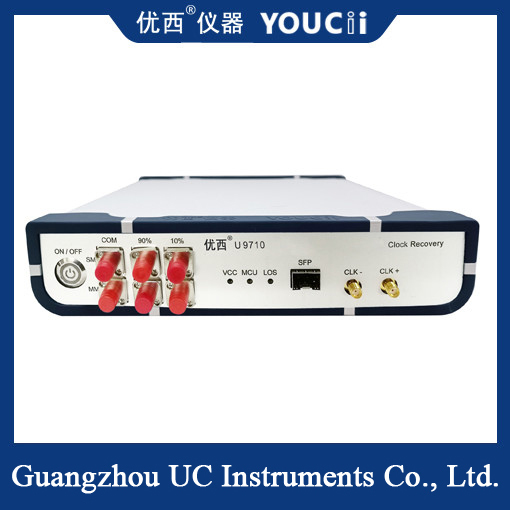

10Gbps Tam Hız 10Gbps CDR Saat Kurtarma Modülü 0.155~11.3G

10Gbps Tam Hızlı 10Gbps CDR Saat Kurtarma Modülü 0.155~11.3G

Örnekleme osiloskopu optik göz deseni ve dalga biçimi test ettiğinde, ölçülen sinyalle aynı kaynaktan tetiklenmesi gerekir.CDR (saat kurtarma) modülü, esas olarak, örnekleme osiloskopunun optik göz haritasını test etmesini gerektiren ancak tetikleme saati sağlamayan test ortamında kullanılır. Tipik uygulama, optik ağ ekipmanlarının testi veya PON uygulamasındaki BOB ürünleri içindir, çünkü ölçülen optik ekipmanın kendisi bir frekans bölme saati çıkışına sahip değildir.Optik göz desenini test ederken, örnekleme osiloskopunu tetiklemek için saat sinyalinin kurtarılması gerekir.

Bu CDR, geleneksel SFP, SFP+, OLT SFP ve SFP'ye kapsüllenmiş diğer optik modüllere bağlanabilen bir SFP optik portu ile donatılmıştır. Yalnızca optik sinyalleri elektrik sinyallerine dönüştürmekten sorumlu olan optik modülün alıcı ucuna ihtiyaç vardır ve daha sonra cihaz, elektrik sinyallerinin saatini çıkarır ve çıkarır. Saat sinyalleri esas olarak osiloskopun tetikleme sinyalleri için kullanılır.

CDR'nin ana parametreleri:

1. Saat kurtarma aralığı: 155Mb/s ila 11Gb/s;

2. Dalga boyu aralığı: 800-1600 nm;

3. Optik giriş aralığı: +3 ~ -15dBm;

4. Çıkış kurtarma elektrik saati (4 frekans bölme) aralığı: 38.75MHz ila 2.78GHz;

5. Çıkış saati genliği: Tipik olarak AC Couple/ 800mVpp;

6. Spektral oran (kullanıcıya göre seçilebilir): %10 (CDR) - %90 (Çıkış)

Teknik indeks
