622M ila 15G 5 Kanal BERT için Optik Hata Kodlu 10G Tam Hız

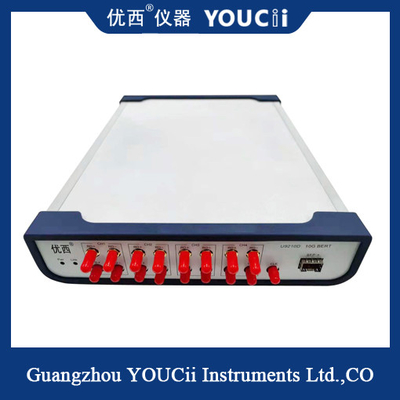

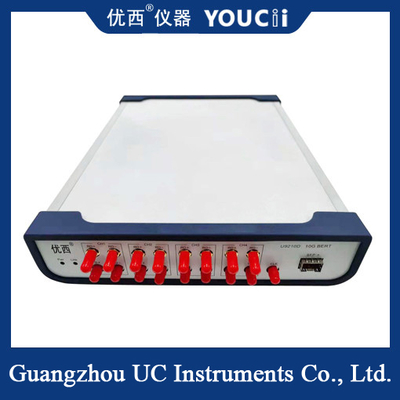

U9210D hızlı, kullanışlı ve küçük boyutludur.Bir SFP optik bağlantı noktası kanalı ve bir elektrik bağlantı noktası kanalı, iki kanal senkronize giriş ve çıkıştır, hata testi bağımsız olabilir.

Sürekli hata algılamayı ve periyodik hata izlemeyi destekler.10G tam hız desteği (622M~11.7Gbps 20 frekans noktası);

Destek kodu: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Yazılım işlev tanıştırmaksention

1.1 Veri Hızı: Geçerli veri hızının ayarlanması.

1.2 Veri Örüntüsü: Ardından geçerli PRBS'yi (Kalıp) ayarlama.

1.3 Geçiş Süresi: Birikme BER ölçümü için birikme süresi ayarı.

1.4 Tüm kanalları başlat düğmesi: Parametreleri ayarlamaya başlayın ve Toplama BER'i ​​test etmek için tüm kanalları başlatın.

1.5 USB Adres kutusu:Tüm USB cihaz adreslerini otomatik olarak numaralandırın, bir USB adresi seçin ve mevcut cihaza bağlanmak için Bağlan düğmesine basın.

1.6 Geçerli kanal düğmesi: Birikmiş BER testini manuel olarak başlatır veya durdurur.

1.7 Toplama BER(bit hata oranı): anlık bit hata sayısını ve geçen zamanı topla, Toplama BER = anlık bit hata sayısı/(geçen süre*toplam bit sayısı).

1.8 PG Etkinleştir onay kutusu: TX çıkışını etkinleştirin veya devre dışı bırakın.

1.9 Ölçüm

Lock:Rx lol(sync) kilitlenir veya kilidi açar Hata Cnt: Biriktirme biti hata sayacı

Test Süresi: Accumulatio BER ölçümü için geçerli kanal toplam süresi.
