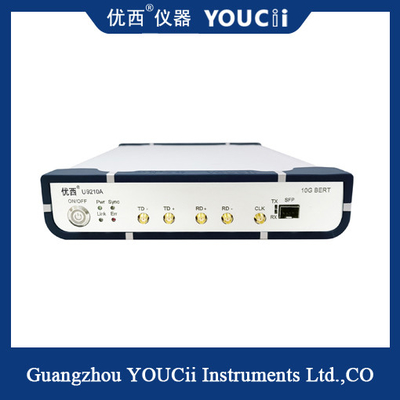

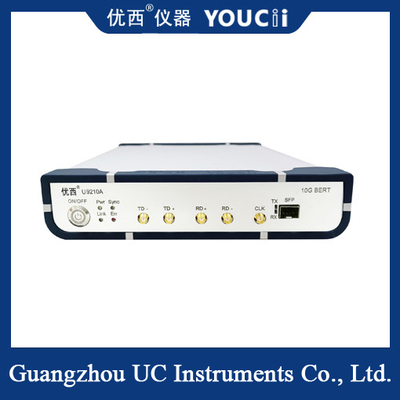

10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G

10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G
10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G

Büyük resim :  10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: YOUCii
Model numarası: U9210A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: negotiate a price
Ambalaj bilgileri: Kartonlar
Teslim süresi: 21 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram, D/A
Yetenek temini: 10 adet+ayda
İletişim

10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G

Açıklama
veri hızı: 0,622~11,7 Gb/sn kod türü: PRBS7、PRBS9、PRBS15、PRBS23、PRBS31
Sinyal çıkış genliği (tek uçlu): 200~1000mV Veri sinyali giriş hassasiyeti (tek uçlu): 0.1Vpp
Veri çıkışı titremesi (RMS): 1,5(10,3125G aşağı) ps Veri çıkışı göz grafik kesişimleri: %50~54
Vurgulamak:

15G BERT Test Cihazı

,

İki Kanallı BERT Test Cihazı

10G Tam Hız BERT Bir Güç ve Bir Işık İçin İki Kanal 622M~15G



Yazılım işlev giriiş

  • Veri Hızı: Geçerli veri hızının ayarlanması.
  • Veri Örüntüsü: Ayar ve ardından geçerli PRBS (Kalıp).
  • Rx Modu: Ekipmanın iki kanalı vardır, optik kanal ve elektrik kanalı, Hassasiyet testi alınırken alım girişinin seçilmesi optik kanal veya elektrik kanalıdır, SFP arabirimi optik kanaldır, RX+ ve RX- elektrik kanalıdır.
  • Veri Ters Çevirme: Elektrik kanalı giriş sinyali polaritesi ters olarak ayarlanabilir, örneğin RX+'dan TX-'ye ve RX-'den Tx+'ya.
  • Geçiş Süresi: Birikme BER ölçümü için birikme süresi ayarı.
  • Başlat düğmesi: Parametreleri ayarlamaya ve Anlık BER ile Biriktirme BER'i ​​test etmeye başlayın.
  • Yenile düğmesi: Birikmiş BER'i ​​manuel olarak yenileyin.
  • USB Adres kutusu:10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G 0Tüm USB cihaz adreslerini otomatik olarak numaralandırın, bir USB adresi seçin ve mevcut cihaza bağlanmak için Bağlan düğmesine basın.
  • Anlık BER(bit hata oranı): 200ms aralıklarla yenileme.

Birikim BER(bit hata oranı):anlık bit hata sayısını ve geçen zamanı topla,Birikim BER = anlık bit hata sayısı/(geçen süre*toplam bit sayısı).

  • Ölçüm

-Kilit ?Gerçek Hata Sayısı?Geçen süre ?Lock:Rx lol(sync) kilitlenir veya kilidi açılır

Gerçek Hata Sayısı: Anlık bit hata sayacı

Geçen Süre: Biriktirme BER ölçümü için birikmiş süre.



HAYIR.

parametre

 minimum

tipik

maksimum

birim
1

Veri hızı

 0,622 0,622,1,25,2,125,2,488,2,5,3,07,3,125,4,25,5,0,6,144,6,25,7,5,8,5 ,9,953,10,00,10,3125,10,52,10,709,11,09,11,32,11,7 11.7 Gbps
2

kod tipi

   PRBS7,PRBS9,PRBS15,PRBS23,PRBS31
3

Artan ve azalan zaman

(%20 ila %80)		   18 23 ps
4

desen ters



Verici ve alıcı uçlarda sinyal tersini destekler


5

Sinyal çıkış genliği (tek uçlu)

 200 800 1000 mV
6

Veri çıkışı titremesi (RMS)

   1.5(10.3125G aşağı)   ps
7

Veri giriş/çıkış arabirimi



Diferansiyel, AC bağlantı, 50 ohm empedans, SMA


8

Saat çıkışı

 100 156,25 156,25 Mhz
9

Veri sinyali giriş hassasiyeti (tek uçlu)

   0.1   Vpp
10

Veri çıkışı göz grafik kesişimleri

 50 52 54 %
11

Çalışma sıcaklığı

 10 25 50 °C



10G Tam Hız BERT Test Cihazı Bir Güç ve Bir Işık İçin İki Kanal 622M~15G 1
