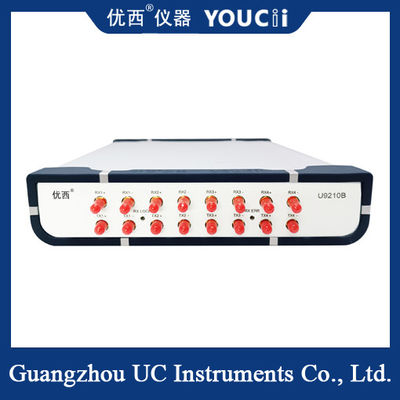

10G Dört Kanallı Bit Hata Test Cihazı BERT Desteği 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

10G Dört kanallı bit hata testi BERT 10Gbps birden fazla hızı destekler

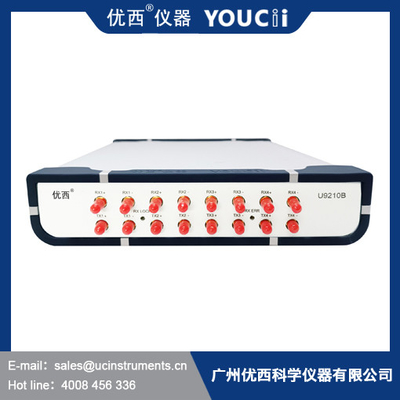

U9210B seri bit hata testi, yüksek hızlı dijital iletişim bileşenleri ve sistem testi için tasarlanmış evrensel bir bit hata oranı testidir.

Seri bit hata testi, son derece yüksek maliyetli performansla en yüksek hız 11.3Gbps ile kod tipi oluşum ve bit hata tespiti fonksiyonunu sağlar.Analizör dört farklılık elektrikli bağlantı noktası sağlar (en fazla 11.3Gbps) bit hata testi için.

U9210B kompakt yapıya ve küçük hacimlere sahiptir. USB veya Ethernet iletişim arayüzleri desteği, otomatik test ortamlarına entegre olmayı daha sorunsuz hale getirir.

U9210B seri bit hata denetleyicisinin işletim arayüzü, PC kullanıcı işletimine ve grafik görüntüleme arayüzüne dayanan Windows-XP/WIN7/WIN8/WIN10 işletim sistemi için uygundur.laboratuvar veya üretim hattı çalışma ortamı için çok uygundur.Aşağıdaki üç set 12 kanallı test ara yüzü ile üst üste kullanılır:

U9210B seri bit hata testi özellikleri

· 9.953Gbps'ten 11.3Gbps'e kod üreticisi ve hata dedektörü

· Giriş hassasiyeti 50 mVpp'den az

· Hızlı bit modu senkronizasyonu

· Sezgisel kullanıcı arayüzü ve Windows işletim sistemi

· Uzaktan kumanda komutlarını destekle

Standart kod seçimi:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Standartlar ve oranlar için destek

9953 Gbps, 10.3125 Gbps, 10.519 Gbps, 10.702 Gbps, 11.096 Gbps, 11.317 Gbps.

İletişim/ağ yönetimi arayüzü

Güç kaynağı gereksinimleri
U9210B Aşırı gerilim düzeyi II düzenlemelerine uygun. Çalışma voltajı 100 ~ 240V AC voltajı, frekans aralığı 48 ~ 66Hz, çalışma voltajı 115V'dir.En fazla tüketim akımı 230mA'dır.; Çalışma voltajı 230V olduğunda, maksimum tüketim akımı 120mA'dır.
USB bağlantısı
USB arayüzü, UC9210B ve PC'ye bağlanabilen standart bir 4 çekirdekli B tipi arayüzüdür ve enstrüman izleme yazılımı ile kontrol edilebilir.
USB bağlantı kablosu
USB kablosunun uzunluğu 5 m'yi geçemez. Aksi takdirde, yalnızca üçüncü taraf bir USB çevresel uzatıcı kullanılabilir. Genel olarak, maksimum uzatma uzunluğu 50 m'ye ulaşabilir.

Ağırlık

2 kg'dan az

Hata ölçümcüsünün çalışma prensibi

Optik iletişim, düşük iletim kaybı, büyük bilgi kapasitesi ve hızlı iletim hızı avantajları nedeniyle iletişim teknolojisinin temel gücü haline geliyor.ve optik modülleri giderek daha yaygın olarak kullanılıyor.İletişim hızının hızlanmasıyla birlikte, zayıflama, dağılım ve diğer sorunlar nedeniyle yüksek hızlı optik iletişim sisteminde bit hatası ortaya çıkacaktır.Bu nedenle optik modülün bit hata oranını doğru ve etkili bir şekilde ölçmek çok önemlidir..Peki, bir küçük hata ölçümcüsü nasıl çalışır?

Hata testi ilkesi

Hata testinin nesnesi genellikle dijital bilgi iletim kanalı olarak anlaşılabilen katlançlı kelime iletim sistemidir.Hata testi yapısının temel blok diyagramı, kod jeneratörünü test edilen nesnenin giriş ucuna ve test edilen nesnenin çıkış ucunu hata algılayıcısına bağlayarak oluşturulur..
