Tam Hız 10 Gb/sn CDR Saat Kurtarma Modülü Uyarlanabilir Hız

UC9710BTam Hız 10 Gb/sn CDR Saat Kurtarma Modülü Uyarlanabilir hız

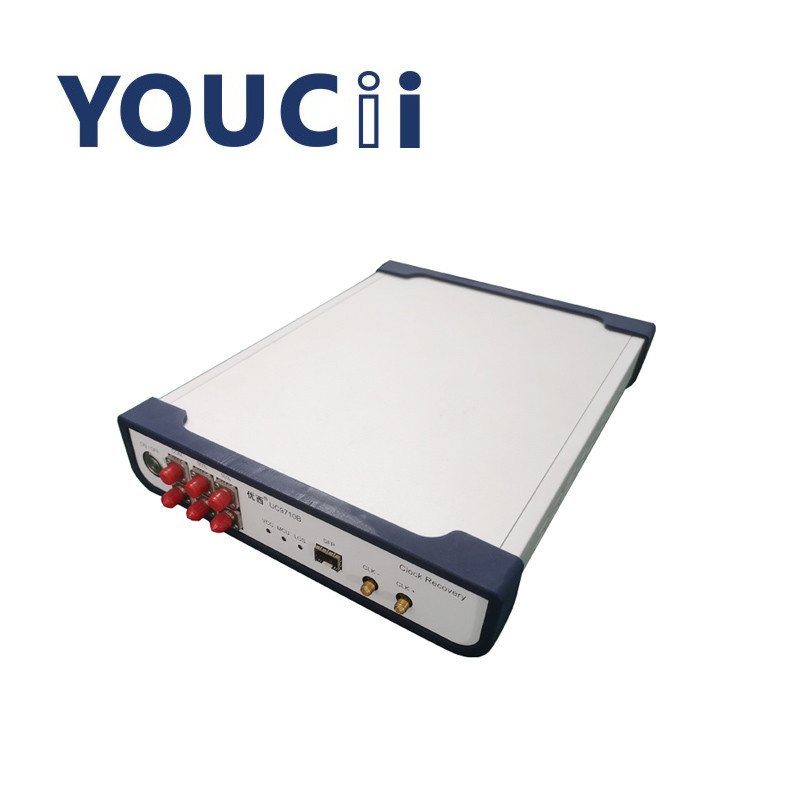

UC9710 CDR (Saat Kurtarma Modülü), cihazın optik göz diyagramını test etmek için örnekleme osiloskopunu kullanmak üzere, saati tetiklemeden test ortamında saat kurtarma sinyali sağlamak için kullanılır.Tipik uygulama, PON uygulamasında optik ağ ekipmanının veya BOB ürününün test edilmesidir.Fotometrik cihazın kendisinin frekans bölmeli saat çıkışı olmadığından, optik göz diyagramını test ederken örnekleme osiloskopunu tetiklemek için saat sinyalini geri kazanmak gerekir.
UC9710 CDR, SFP kapsüllü geleneksel SFP, SFP+, OLT SFP ve diğer optik modüller için uygun bir SFP optik bağlantı noktasına sahiptir.Optik sinyali elektrik sinyaline dönüştürmek ve ardından elektrik sinyalinin saatini çıkarmak ve çıkarmak için yalnızca optik modülün alıcı ucuna ihtiyaç duyar.Saat sinyali esas olarak osiloskobun tetikleme sinyali için kullanılır.Bu cihaz, hıza kendi kendine uyum sağlar ve yazılım yapılandırması gerektirmez.

Şartname

Örnekleme osiloskopu optik göz modelini ve dalga biçimini test ederken, ölçülen sinyalle aynı kaynak tarafından tetiklenmesi gerekir.CDR (saat kurtarma) modülü, optik göz haritasını test etmek için örnekleme osiloskopu gerektiren, ancak tetikleme saati sağlamayan test ortamında kullanılır.Tipik uygulama, optik ağ ekipmanının veya PON uygulamasındaki BOB ürünlerinin testidir, çünkü ölçülen optik ekipmanın kendisinde bir frekans bölmeli saat çıkışı yoktur.Optik göz modelini test ederken örnekleme osiloskopunu tetiklemek için saat sinyalinin geri kazanılması gerekir.
Bu CDR, geleneksel SFP, SFP+, OLT SFP ve SFP'de kapsüllenmiş diğer optik modüllere bağlanabilen bir SFP optik bağlantı noktası ile donatılmıştır.Optik sinyalleri elektrik sinyallerine dönüştürmekten sorumlu olan optik modülün yalnızca alıcı ucuna ihtiyaç vardır ve ardından cihaz elektrik sinyallerinin saatini çıkarır ve verir.Saat sinyalleri esas olarak osiloskop sinyallerini tetiklemek için kullanılır.
