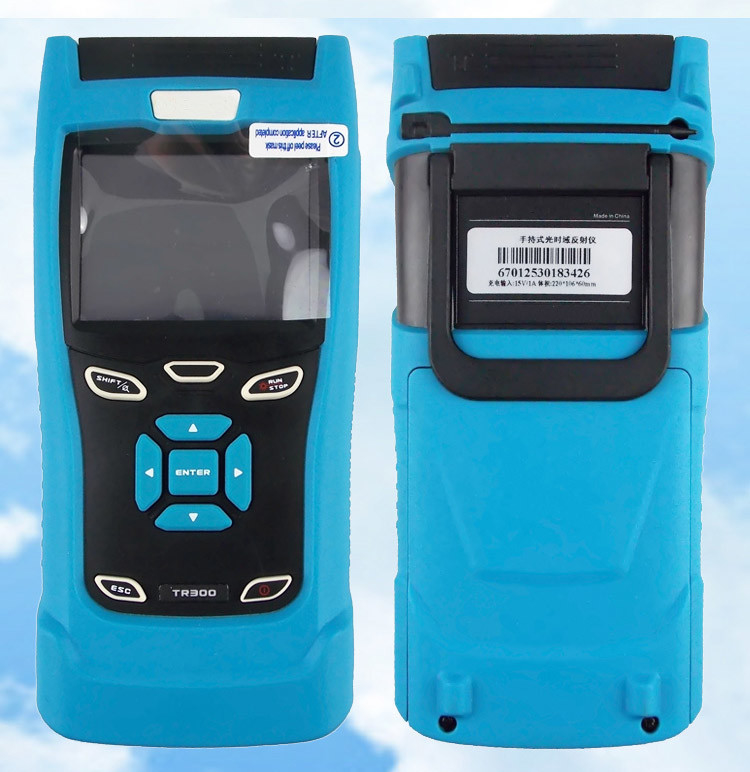

TR306/303 Optik Zaman Alanı Reflektometre Kesme Noktası Test Cihazı OTDR
Ürün tanıtımı:
1, Tek mod: 1310/1550 nm.
2, Dinamik aralık: 30/28dB (yaklaşık 80 km fiber optik hattı test edebilir).
3, Otomatik ölçüm modu: 1310/1550 nm çift dalga boyu aynı anda test edilebilir.
4. Operatörlerin çalışmasını basitleştiren ölçüm dosyalarının otomatik olarak adlandırılması ve otomatik olarak saklanması gerçekleştirilir.
5. Referans dalga biçimiyle karşılaştırma için iz sabitleme işlevi modu: kullanıcılar, bir izi düzeltmek ve aynı ekranda gerçek zamanlı veya ortalama ölçüm altında başka bir izi görüntülemek için bu işlevi kullanabilir.Ortaya çıkan şablon, çok çekirdekli fiber kurulumu veya kurulu bir fiber ağdaki eskiyen fiberleri kontrol etmek için kullanışlıdır.
6. Çoklu iz karşılaştırması için çoklu dalga boyu analizi" işlev modu: "Çoklu dalga boyu analizi" modunda, herhangi bir iz dosyasının karşılaştırma ekranı ve analiz işlevi gerçekleştirilebilir.
7, TR600 kısa olay kör alanı, ofisin veya müşterinin iki bitişik olayının optik kablo kurulum sürecini ölçmek için kullanılabilir.Olay kör alanı 1,5 metreye ulaşabilir.
8, İdeal LAN/WAN/FTTx kimlik doğrulama ve sorun giderme aracı, FTTx çevrimiçi testi sağlayabilir ve ayırıcıyı ve optik fiber ucunu tanımlayabilir.
9, Optimize edilmiş güç kaynağı tasarımı: dahili büyük kapasiteli lityum şarj edilebilir pil, bekleme süresi 10 saatten fazla.
10, Bellcore dosya formatı (.SOR), 10000'den fazla iz depolama.
11. CE, FCC, IS09001 sertifikasını geçti
12, İletişim ışığı algılama: test aletini ve iletişim ekipmanını etkili bir şekilde koruyabilir.
13, Bağlantı durumu tespiti: operatörün en iyi ortamda ölçüm yapabilmesi için bağlantı kafasının bağlantı durumunu zamanında anlayın.
14, Esnek ölçüm modu anahtarı: gerçek zamanlı ölçüm modu ve ortalama ölçüm modu, kısayol tuşu işlemiyle değiştirilebilir.
Teknik özellik:
| Teknik özellikler |
|
| modeli |
TR306/TR303 |
| Dinamik(±20nm) |
32/30 dB |
| dalga boyu |
1310/1550 |
| Görüntülemek |
3,5 inç TFT, LCD dokunmatik ekran |
| ışık kaynağı türü |
LD |
| Optik arayüz |
FC/UPC |
| Mesafe aralığı (km) |
0,3/1/3/5/10/30/60/120 |
| darbe genişliği (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Otomatik |
| Zamanı ölçmek |
15s/30s/1dk/2dk/3dk |
| Zayıflatma kör alanı(2) |
15m |
10m |
10m |
| Olaylar kör alan |
3m |
1.8m |
1.6m |
| Değişen doğruluk |
±(1m+5×10-5×mesafe+Örnekleme Aralığı) |
| Veri depolama |
>60000 test eğrisi |
| İletişim arayüzü |
USB |
| Görülebilir ışık |
dalga boyu |
- |
- |
650 |
| Çıkış gücü |
- |
- |
≥-3 |
| Test Mesafesi |
- |
- |
3 |
| İletişim ışığı testi |
HAYIR |
EVET |
EVET |
