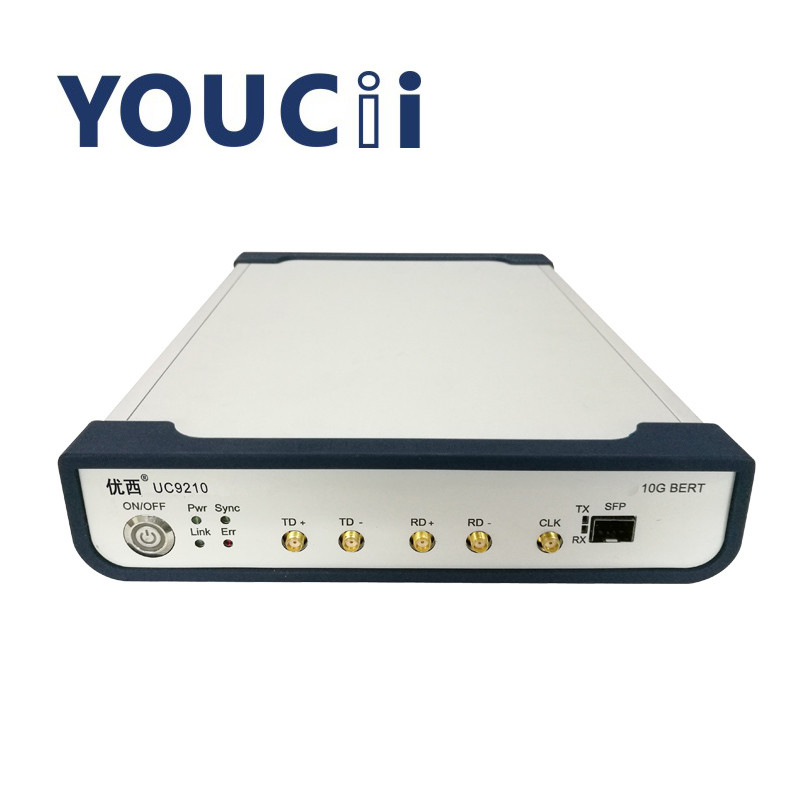

10G Tam Oran BERT Bir Elektrikli ve Bir Optik Çift Kanallı
UC9210A0.622 Gbps 1.25 Gbps 2.125 Gbps Optik Modüller BERT Test Cihazı Bir SFP Optik Kanal
Performans karakteri:
Bir SFP optik kanal ve Bir elektrik kanalı, İki kanal senkron giriş ve çıkış, Hata Kodu testi bağımsız olabilir.
Sürekli hata algılama ve zamanlama hatası algılama desteği.
622M'den 11.7Gbps'ye kadar Tam Hızı Destekleyin；
Destek kodu türü: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Bir kanal düşük titreşimli saat çıkışı, optik kanal ve elektrik kanalı bir saati, iki kanallı saat senkronizasyonunu paylaşır.
İletişim Modu USB HID veya USB-COM.
teknik parametreler
| Numara. |
Parametre |
Minimum |
Tip |
Maks. |
Birim |
| 1 |
Veri hızı |
0.622 |
0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,
5.0,6.144,6.25,7.5,8.5 ,9.953.10.00,10.3125,10.52,10.709,
11.09,11.32,11.7
|
11.7 |
Gb/sn |
| 2 |
desenler |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 |
|
|
| 3 |
Yükselme ve düşme süreleri (%20 ila %80) |
|
18 |
23 |
ps |
| 4 |
Desen Ters Çevirme |
|
Verici ve alıcıda sinyal inversiyonunu destekler |
|
|
| 5 |
Sinyal çıkış genliği (tek uçlu) |
200 |
800 |
1000 |
mV |
| 6 |
Veri çıkışı titreşimi (RMS) |
|
1.5(10.125G altı) |
|
ps |
| 7 |
Veri giriş ve çıkış arayüzü |
|
Diferansiyel, AC Bağlantılı, 50 Ohm Empedans, SMA |
|
|
| 8 |
Saat Çıkışı |
100 |
156.25 |
156.25 |
MHz |
| 9 |
Veri sinyali giriş hassasiyeti (tek uçlu) |
|
0.1 |
|
Vpp |
| 10 |
Veri Çıkışı Göz Geçişi |
50 |
52 |
54 |
% |
| 11 |
Çalışma sıcaklığı |
10 |
25 |
50 |
°C |
Ac Güç Kaynağı Gereksinimleri
Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V olduğunda, maksimum tüketim akımı 230mA olduğunda;Çalışma voltajı 230V, en fazla
Maksimum tüketim akımı 120mA'dır.
güç kablosu
Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Yalnızca güç kablosunu bağlayın Toprak korumalı bir elektrik prizine takın.
Güç göstergesi
Enstrüman açıldığında güç göstergesi yanar.
İletişim Arayüzü Açıklama
Cihazın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki adet iletişim portu bulunmaktadır.
USB arayüzü
USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.
