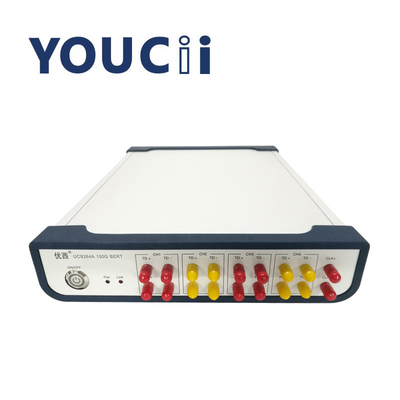

100G/400G Bit Hata Test Cihazı BERT 240V SMA Konnektör Tipi

Yüksek Maliyetli Performanslı 100G/400G Bit-Hata Test Cihazı BERT

Genel bir bakış

UC9264A, 100G ürün bit hata test cihazıdır.Optik cihazların, yüksek hızlı kabloların, optik modüllerin ve iletişim sistemlerinin geliştirilmesi ve üretim testlerinde kullanılabilir.9.953Gbps ile 14.5Gbps ve 25-29Gbps ​​arasında değişen çoklu hızları destekler.

Başvuru

 her türlü ışık modülüne (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) ve hata testi alt sistemine uygulanır

 Her türlü aktif, pasif kablo, aktif fiber ber testi için uygundur

 10G, 100G test platformu için bir sinyal kaynağı görevi görür

Özellikler

 9.953Gbps ila 14.5Gbps ve 25 ila 29Gbps ​​arasında değişen oranları destekler

 Dört programlanabilir kod üreteci ve dört bit hata dedektörü entegre eder.

 dahili entegre saat modülü;

Bit hata dedektörü entegre saat kurtarma ünitesi;

Özellikler

Ac Güç Kaynağı Gereksinimleri

Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V olduğunda, maksimum tüketim akımı 230mA olduğunda;Çalışma voltajı 230V, en fazla
Maksimum tüketim akımı 120mA'dır.

güç kablosu

Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Yalnızca güç kablosunu bağlayın Toprak korumalı bir elektrik prizine takın.

Güç göstergesi

Enstrüman açıldığında güç göstergesi yanar.

İletişim Arayüzü Açıklama

Cihazın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki adet iletişim portu bulunmaktadır.

USB arayüzü

USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.
