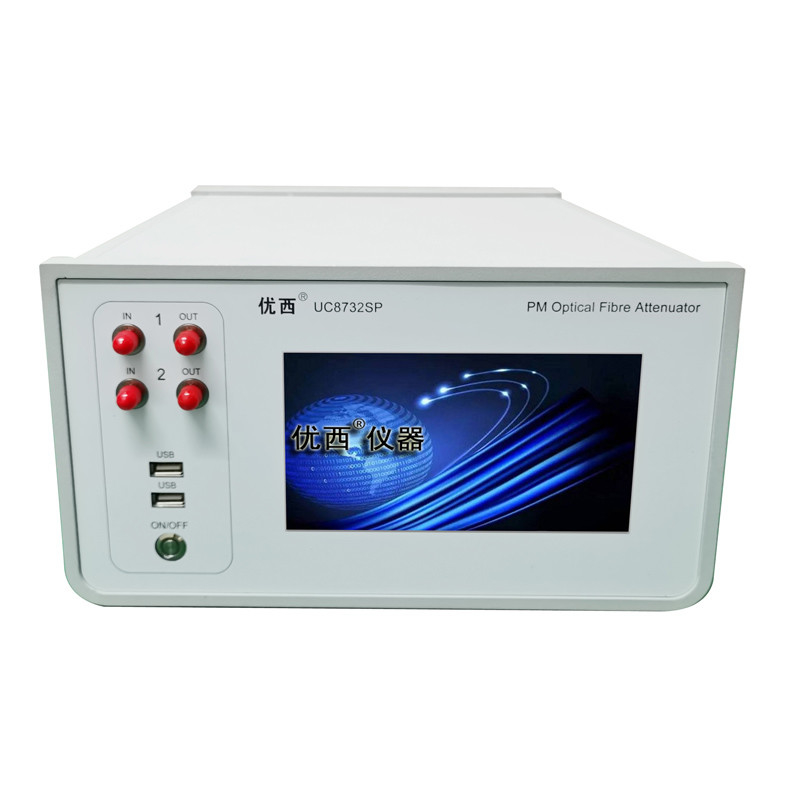

Çift kanallı kutuplaştırmayı koruyan optik hafifleyici Hafifleyici Aralığı 0 ~ 45 dB
Spesifikasyon
| Model # |
UC8732SP |
| Zayıflatıcı aralığı |
0 ~ 45 dB |
| Çalışma Dalga Boyutu |
1550±5 nm |
| Ekleme Kaybı |
≤1.8dB |
| Elyaf Türü |
8/125 um PMF |
| Bağlantı tipi |
FC/APC bağlantısı |
| Sıvılandırma Doğruluğu |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB Güç kontrolü ile)
|
| Tekrarlanabilirlik |
≤ ±0,02 dB |
| Monitorun ortalama PM süresi |
1 ~ 1000 ms |
| Yerleşme Zamanı |
100ms |
| Zayıflama geçiş hızı |
0.1 ~ 50 dB/s |
| Geri dönüş kaybı |
> 50 dB |
| Maksimum güvenli giriş gücü |
+20dBm |
| Dokunmatik ekran boyutu |
7 inç |
| İletişim Arayüzü |
RS232, USB, RJ45 |
| Yeniden Kalibre Dönemi |
2 yıl |
| Çalışma sıcaklığı |
0 ̊ +40°C |
| Depolama sıcaklığı |
-30°C+80°C |
| Güç |
100~240 V |
| Boyutları |
280 mm W, 140 mm H, 320 mm D |
| Ağırlık |
4.0 kg |
Başvurular
Aktif optik modül/cihaz testi:
Optik alıcı modülünün çok kanallı hata ölçümünde, paralel veri ölçümü gerçekleştirilir.
Optik alıcı modülün hassasiyet ölçümünde paralel hızlı ve doğru optik güç girişi sağlanır.
100ms optik güç kontrol stabilizasyon süresi, test verimliliğini büyük ölçüde iyileştirir.
Optik iletişim ağı entegrasyon testi:
Optik iletişim ağının entegrasyonunda ağ iletim performansını ve ağ yönetimi fonksiyonunu test edin.
Özellikleri
Optik zayıflama ve optik güç çıkışı hızlı ve doğru ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı hafifleyici aynı anda ayarlanır, aynı anda birden fazla port ölçülür, bu da çok fazla ölçüm süresini tasarruf eder.
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemesinin istikrarını ve doğruluğunu sağlar.
Basit işletim, sezgisel grafik kullanıcı arayüzü, aynı anda çok kanallı veri ön izleme, bir bakışta test durumu;
Windows sistem platformuna dayanıyor, kullanımı ve işletilmesi kolay.
Optik zayıflatıcının rolü:
1Devre içindeki sinyal boyutunu ayarlayın.
2, karşılaştırma yöntemi ölçüm devresinde, ölçülen ağın zayıflama değerini doğrudan okumak için kullanılabilir.
3, impedans eşleşmesini iyileştirmek, bazı devreler nispeten istikrarlı bir yük impedansı gerektiriyorsa, devre ile gerçek yük impedansı arasında bir zayıflatıcı yerleştirebilirsiniz,İmpedans değişimini tamponlayabilir..
