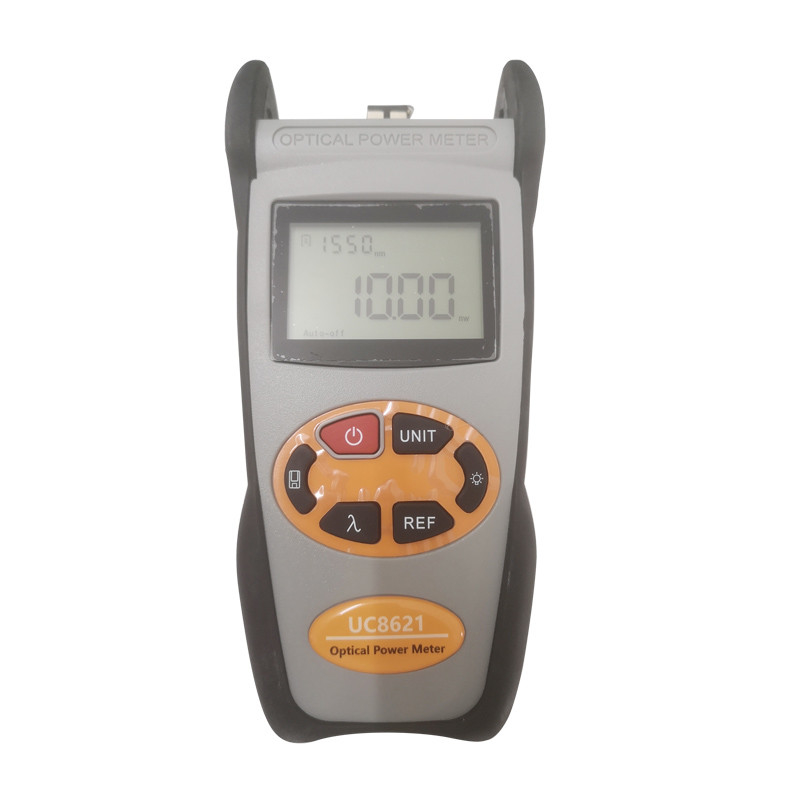

Tam Fonksiyonlu El Tipi Optik Güç Ölçer -50～+26dBm Yüksek Güç

• Fonksiyonlar ve Özellikler

• Optik güç testi
• Dalga Kimliği—Otomatik dalga boyu tanımlama ve değiştirme
• Frekans Kimliği --- Otomatik frekans tanımlama
• 1000 kayıt depolama veya USB kablosu ile indirme
• Kaydedilmiş test kayıtlarını indirmek için USB iletişim portu
• Referans güç seviyesi ayarlanabilir ve saklanabilir
• Kullanıcı kendini kalibre etme işlevi
• Otomatik kapanma işlevi

Özellikler

Açıklama: Pilin çalışma süresi, arka ışığın kapatılma durumuna bağlıdır.Arka ışığı sürekli olarak açarsanız,

operasyon süresi daha kısa olacaktır.

Fonksiyonun el kitabı

(1)Ekran

Verileri ve enstrüman çalışma modunu görüntüleyin.

(2) Güç Tuşu

cihazı AÇMA/KAPAMA

Güç Tasarrufu ayarı: Pil güç kaynağı veya AC güç kaynağı durumu ne olursa olsun, ünite 15 dakikalık boşta kalma süresinden sonra otomatik olarak kapanacaktır.Bu ayarı seçtikten sonra, ekranın sol alt kısmında “otomatik kapanma” görüntülenecektir.Bu güç tasarrufu varsayılan ayardır, güç ölçer açıldığında bu moda girecektir.Otomatik güç tasarrufu modunu kapatmak için güç tuşuna kısa basın.

(3) birim değiştirme tuşu

Optik gücün mutlak ölçümü (dBm) ile bağıl ölçümü (dB) ve xW arasında geçiş yapmak için bu tuşa basın.

mW,dBm dönüştürme:10 log(mW)=(dBm)

(4) REF ayarı:

Mevcut güç değerini LCD ekranın sağ üst köşesinde gösterilecek referans değer olarak saklamak için aynı zamanda sağ üstte de “Ref” görüntülenir.Mevcut gücü referans güçle karşılaştıracak ve dB cinsinden bağıl güç değerini gösterecektir.

(5)Kaydetme/veri görüntüleme anahtarı.

Veri tasarrufu, OPM 1000'den az veri kaydedemez.Basmak, ekranda veri kaydetme görüntülenecektir Hayır, verileri kaydetme ipucu, iki kez basınkaydetmeyi onaylayın.

(6) arka ışık kontrolü: Arka ışığı açın veya kapatın.

(7) Dalgaboyu Seçimi/Dalga Boyu tanımlama

Dalga boyunu değiştirmek ve ekranın sol üst köşesinde görüntülemek için bu tuşa kısa basın.

LCD ekran, 1310nm varsayılan dalga boyudur

5．Operasyon talimatı

5.1 AÇMA/KAPAMA

Öncelikle pili veya PSU'yu takın, herhangi bir lazer girmeyin, test cihazını açmak için basın.

Test cihazı bekleme modundayken tuşuna basarak otomatik kapanma işlevini iptal edebilir veya seçebilir. Otomatik kapanma işlevi seçilirse, ekranın sol alt kısmında “Otomatik kapanma” görüntülenir.“Otomatik kapanma” durumunda, OPM 10 dakika otomatik olarak kapanacaktır.

OPM'yi kapatmak istiyorsanız, yaklaşık 2 saniye basın.

5.2Çıkış gücü ölçümü

5.2.1 Toz kapağını çıkarın, bağlantı kablosuyla bağlayın.Lütfen bağlantı kablosunun ve bağlantı kablolarının yüksüğünün temizlendiğini onaylayın.

5.2.2 OPM'yi açın.

5.2.3 Dalga boyunu seçin. Kısa basın, kalibre edilmiş dalga boyunu seçin, seçilen dalga boyunun lazer kaynağı dalga boyu ile aynı olması gerektiğine dikkat edin.

5.2.3 Birim anahtarı. Optik gücün mutlak ölçümü (dBm) ile bağıl ölçümü (dB) ve xW arasında geçiş yapmak için basın.

5.2.4 Göreceli değer ölçümü. Her dalga boyu, Ref değerini ayarlayabilir, tuşuna basın, mevcut değeri ref değeri olarak ayarlayabilir ve bağıl değeri otomatik olarak hesaplayabilir.

5.3 Veri işleme.Bu tip OPM, 1000 veri kaydetme hafızasına sahiptir.Kaydetmeniz gerektiğinde, tuşuna basındüğmesi, ekranın sağ üst kısmında veri kaydetme Numarasını görüntüleyecektir.Sonra bastırdüğmesine bastığınızda kaydetmeyi onaylayın, kaydetme numarası ekranın sağ üst kısmında kaybolacaktır.Verilerin bilgisayara nasıl aktarılacağı ve verilerin görüntülenmesi veya silinmesi için lütfen CD'ye bakın.

5.4 Dalga Boyu Otomatik Tanımlama .Ekranın sağ üst kısmında “---AU” görünene kadar OPM düğmesine basın;OLS düğmesine basın ve ardından bu işlevi rahatlatabilir.

5.5 Frekans algılama.OPM, OLS'nin frekansını test edebilir.OLS çıkış frekansları buna göre 270Hz,1KHz,2KHz ise, OPM frekansı algılar ve otomatik olarak LCD'nin sağ üst köşesinde gösterir.

5.6 Kullanıcı Kendi Kendine Kalibrasyon.

Lütfen CD'ye bakın.

Genel bakım

6.1 Güç ölçerinizin bağlantı noktalarını her zaman temiz tutun.

6.2 Kötü kaliteli fiber optik konektörler/adaptörler kullanmayın, aksi takdirde ünitenin performansını büyük ölçüde etkileyecek dedektör arayüzüne zarar verir.

6.3 Yalnızca verilen adaptörü kullanmayı deneyin.

6.4 Kullanılmadığında, optik bağlantı noktalarının üzerine toz geçirmez kapağın düzgün şekilde yerleştirildiğinden emin olun.

6.5 Güç ölçerin bağlantı noktasında çizikleri önlemek için fiber konektörler/adaptörler için dikkatlice takın/çıkarın.

6.6 Güç ölçerin optik portunu düzenli olarak temizleyin, lütfen uygun şekilde alkol kullanarak verilen pamuklu çubuklarla temizleyin.

Sorun giderme

8.Pili Değiştir

Çalıştırırken pilin zayıf olduğunu fark ederseniz, lütfen üniteyi hemen kapatın ve yeni bir pil değiştirin.
