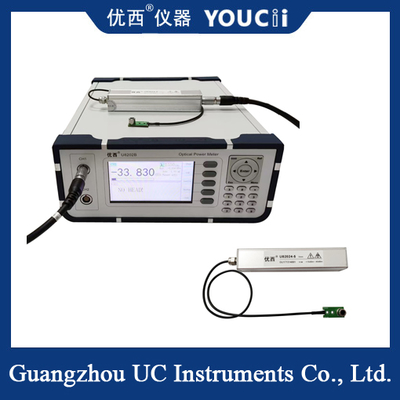

Optik güç ölçümünün kalem tipi prob PD dışta

Model #

U82024

Sensör Elemanı

InGaAs

PD Boyutu

φ2 mm

Dalga Boyu Aralığı

900 ~ 1700 nm

Kalibrasyon dalga boyu

1310 / 1550 / 1650nmSegmentli kalibrasyon

Güç Aralığı

+10 ~- 45dBm

Güç örnekleme periyodu(oran)

1 ms(1KHz)

Uygulama Fiber Tipi

62,5 um çekirdek boyutuna kadar Standart SM ve MM

 Mutlak

Referans koşulunda belirsizlik (doğruluk)

± %4 (1200 nm ~ 1650 nm)

Bağıl

Referans koşulunda belirsizlik (doğruluk)

＜ 0.02 dB Tipik

Doğrusallık (güç)

≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm)

Geri Dönüş Kaybı

＞ 40 dB

Optik GirişArayüz

Çıplak fiber girişi

Prob ön boyutu

5,0 mm G x 2,5 mm Y x 20,0 mm D

İletişimArayüzü

RS232 / USB

Çalışma Sıcaklığı

0～ +40℃

Saklama Sıcaklığı

-30～ +80℃

Yeniden Kalibrasyon Periyodu

2Yıl

Boyutlar

5 mm G, 2,5 mm Y, 20 mm D

Ağırlık

0.5 kg
