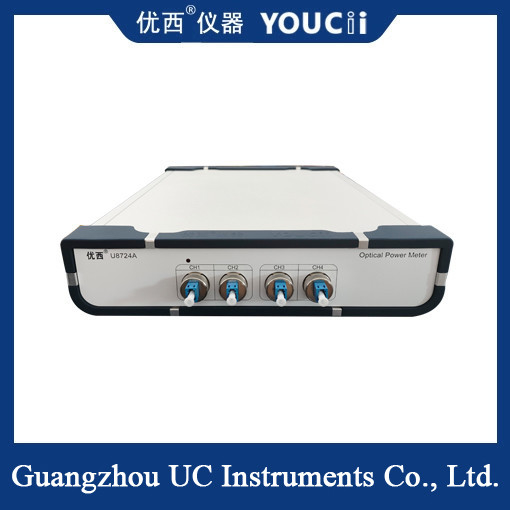

Dahili Prob'lu 4 Kanallı PC Kontrollü LC Adaptör Optik Güç Ölçer
Dört kanallı optik güç ölçer esas olarak fotodedektör, yükseltici, filtre, analog-dijital dönüştürücü ve mikroişlemciden oluşur. Ölçüm sürecinde, optik sinyal fotodedektör tarafından alınır ve bir elektrik sinyaline dönüştürülür, bu sinyal yükseltici ve filtre tarafından işlenir ve daha sonra analog-dijital dönüştürücü tarafından bir dijital sinyale dönüştürülür ve son olarak mikroişlemci tarafından işlenir ve görüntülenir. Bu süreç, ölçüm doğruluğunu ve kararlılığını sağlar.
Özellikler ve Avantajlar
Yüksek hassasiyet: Dört kanallı optik güç ölçer, çok zayıf başlangıç sinyal seviyelerini tespit edebilen ve gerçek zamanlı izleme ve artan sinyal seviyeleri için son derece yüksek hassasiyete sahiptir.
Yüksek doğruluk: Optimize edilmiş yüksek performanslı analog elektronik ve gürültü bastırma teknolojisi ile dört kanallı optik güç ölçerler, tüm güç aralığında ultra düşük ve kararlı sıfır sinyal seviyeleri ve tepe doğruluğu sağlar.
Çok kanallı ölçüm: Dört kanallı optik güç ölçer, dört kanalın optik sinyalini aynı anda ölçebilir, bu da ölçüm verimliliğini büyük ölçüde artırır.
Geniş dinamik aralık: Farklı yoğunluktaki ışık sinyali ölçüm ihtiyaçlarına uyum sağlayabilen derin bir dinamik aralığa sahiptir.
Spesifikasyon
| Model # |
U8724A |
U8724H |
U8724C |
| Sensör Elemanı |
InGaAs |
| Dalga Boyu Aralığı |
850 ~ 1700 nm |
| Kalibrasyon Dalga Boyu |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Sürekli kalibrasyon
|
| Güç Aralığı |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Örnekleme periyodu |
100us (10KHz) |
10 us (100KHz) |
| Uygulama Fiber Tipi |
62,5 um çekirdek boyutuna kadar Standart SM ve MM |
| Belirsizlik (doğruluk) |
± %4 (1200 nm ~ 1610 nm) |
| Bağıl Belirsizlik (doğruluk) |
＜ 0,02 dB Tipik |
| Doğrusallık (güç) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Geri Dönüş Kaybı |
＞40 dB |
| İletişim Arayüzü |
RS232, USB, PC ile Kontrol |
| Çalışma Sıcaklığı |
0 ～ +40℃ |
| Depolama Sıcaklığı |
-30 ～ +80℃ |
| Yeniden Kalibrasyon Periyodu |
2 yıl |
| Boyutlar |
235 mm G, 55mm Y, 320 mm D |
| Ağırlık |
3,0 kg |
Uygulama alanı
Optik iletişim: Dört kanallı optik güç ölçer, optik iletişim alanında, optik fiber iletişimdeki her bir düğümün sinyal gücünü ölçmek ve optik sinyallerin iletimini ve alımını düzenlemeye yardımcı olmak için kullanılır. Aynı zamanda, optik fiber konektörleri, optik fiber zayıflaması vb. test etmek için de kullanılabilir.
Optik fiber algılama: Optik fiber algılama alanında, dört kanallı bir optik güç ölçer, optik fiberin bükülme derecesini ve bükülme yönünü ölçmek için kullanılabilir, böylece ölçülen nesnenin sıcaklık değişimi yansıtılır. Ayrıca, basınç sensörleri ve gerinim sensörlerinde de geniş bir uygulama alanına sahiptir.
Yaşam Bilimleri: Yaşam bilimleri alanında, dört kanallı optik güç ölçerler hücre ve molekül ölçümleri için kullanılabilir. Örneğin, protein ölçümünde, numunenin absorpsiyon değerini ölçmek ve böylece numunedeki protein konsantrasyonunu hesaplamak için dört kanallı bir optik güç ölçer kullanılabilir.
