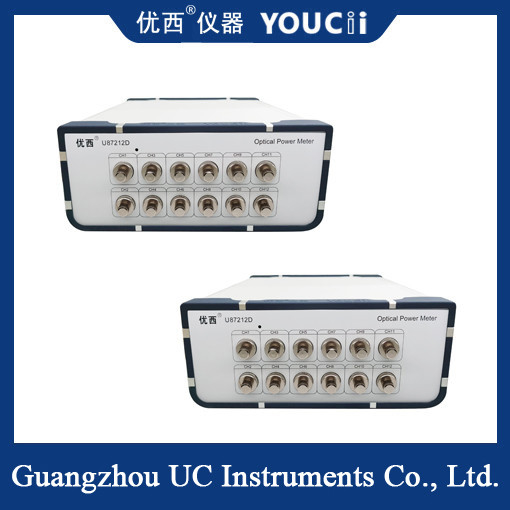

12 Kanal Hızlı Tarama Optik Güç Ölçer +5~-75dBm 100K Örnekleme Hızı
12 kanallı hızlı tarama optik güç ölçer, ağırlıklı olarak optik ağ kurulumu, mühendislik kabulü ve bakımı için kullanılır. Tek bir tıklamayla MPO kablolarının takma kaybı gibi bilgileri test edebilir ve veri depolama, eşik analizi ve veri dışa aktarma işlevlerini entegre eder. Cihaz, MPO oda testinde, üretim hattı doğrulamada, polarite yargısında ve diğer saha uygulamalarında iyi performans gösterir ve test verimliliği geleneksel cihazlara göre önemli ölçüde daha yüksektir.
Teknik özellikler
Çok kanallı tasarım: Çeşitli test senaryolarını karşılamak için 12 kanallı tasarım, gereksinimlere göre 24 kanal özelleştirilebilir.
Hızlı tarama: Tarama hızı 0,2 saniyeden az/kanal olup, test verimliliğini büyük ölçüde artırır.
Yüksek hassasiyetli ölçüm: ±0,1dB'lik ekleme kaybı doğruluğu, 0,01dB'lik çözünürlük, test sonuçlarının doğruluğunu sağlamak için.
Geniş dalga boyu aralığı: Dalga boyu aralığı 850~1700nm'yi kapsar ve çeşitli fiber optik iletişim sistemleri için uygundur.
Veri depolama ve analizi: Dahili veri depolama işlevi, sonraki analiz ve işlemeyi kolaylaştıran veri dışa aktarmayı destekler.
Sistem iletişim arayüzü: Veri iletimini ve uzaktan kontrolü gerçekleştirmek için bilgisayarlar ve diğer cihazlarla bağlantıyı kolaylaştırmak için USB arayüzü sağlanmıştır.
Evrensel arayüz tasarımı: Arayüz türleri arasında SM, MM MPO/PC 12/24 çekirdekli dişi başlık bulunur, karmaşık dönüşüm olmadan, kullanımı kolaydır.
U87212DTeknik özellik
| Model # |
U87208D |
U87212D |
U87216D |
| Kanal sayısı |
8 |
12 |
16 |
| Sensör Elemanı |
InGaAs |
| Dalga Boyu Aralığı |
850 ~ 1700 nm |
| Kalibrasyon Dalga Boyu |
850/1310/1490/1510 ~1625 nm sürekli kalibrasyon |
| Güç Aralığı |
+7~ -73 dBm |
| Uygulama Fiber Tipi |
62,5 um çekirdek boyutuna kadar Standart SM ve MM |
| Belirsizlik (doğruluk) |
± %4 (1200 nm ~ 1610 nm) |
| Bağıl Belirsizlik |
＜ 0,02 dB Tipik |
| Doğrusallık (güç) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Geri Dönüş Kaybı |
＞50 dB |
| İletişim Arayüzü |
RS232, USB,RJ45, SMA Trig. |
| Çalışma Sıcaklığı |
0 ～ +40℃ |
| Depolama Sıcaklığı |
-30 ～ +80℃ |
| Yeniden Kalibrasyon Periyodu |
2 yıl |
| Boyutlar |
235Gx55Yx320D |
245Gx105Yx320D mm |
| Ağırlık |
2,0 Kg |
3,0 kg |
Uygulama alanı
12 kanallı hızlı tarama optik güç ölçer, optik iletişim, lazer işleme, tıp, bilimsel araştırma ve diğer alanlarda yaygın olarak kullanılmaktadır. Optik iletişim alanında, optik iletişim ekipmanlarının çıkış gücünü, kaybını ve diğer parametrelerini ölçmek için kullanılabilir, bu da iletişimin kalitesini ve kararlılığını artırmak için büyük önem taşır. Lazer işleme alanında, işleme sürecinin güvenilirliğini ve güvenliğini sağlamak için esas olarak lazerleri ve bunların çıkış gücünü test etmek için kullanılır. Ek olarak, tıp ve bilimsel araştırma alanında da geniş bir uygulama alanına sahiptir.
