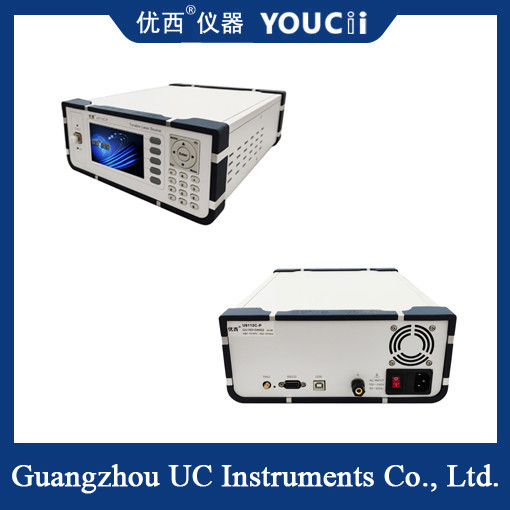

Masa Düzenlenebilir Lazer Işık Kaynağı Dahili VOA İsteğe bağlı C/L/CL/O
Düzenlenebilir lazerlerin çalışma prensibi esas olarak lazer dalga boyu ayarını elde etmenin üç yoluna dayanır:
Çukur ayarlama: Çoğu ayarlanabilir lazer, geniş floresan çizgileri olan bir iş maddesi kullanır. Lazerin oluşturduğu rezonörlerin sadece çok dar bir dalga boyu aralığında çok düşük kayıpları vardır.lazerin dalga uzunluğu, rezonatörün düşük kaybı bölgesine karşılık gelen dalga uzunluğunu bazı elemanlar (bir ızgara gibi) ile değiştirerek değiştirilebilirBu yöntemin tipik temsilcileri arasında boya lazerleri, krisoberil lazerleri vb. vardır.
Dış parametreler ayarlama: Bazı dış parametreleri (manyetik alan, sıcaklık vb.) değiştirerek, dalga boyu ayarlamasını elde etmek için lazer geçişinin enerji seviyesi hareket eder.Bu yöntemin prensibi, dış parametrelerdeki değişikliklerin lazerin içindeki atomların enerji düzeyi yapısını etkileyeceğidir., ve daha sonra lazerin emisyon dalga boyunu değiştirin.
Doğrusal olmayan efekt ayarlama: Dalga boyu dönüştürme ve ayarlama elde etmek için doğrusal olmayan efektler kullanır.Optik frekans ikiye katlanması ve optik parametrik salınımBu doğrusal olmayan etkilerin kesin bir şekilde kontrol edilmesiyle, lazer dalga boylarının sürekli ayarlanması sağlanabilir.
Özellikleri
| Model # |
U8112C-P |
| Bant Seçeneği |
C |
| Dalga boyu Düzenleme aralığı (nm) |
1525~1568 |
| Çıkış Gücü |
≥ 11dBm |
| Güç Düzenleme Arası (Özgür) |
25 dB |
| Dalga boyu çözünürlüğü |
1.0 pm |
| Mutlak dalga boyu doğruluğu |
± 10 pm, tipik olarak < 17 pm |
| Göreceli dalga boyu doğruluğu |
± 17:00, tip. ± 14:00 |
| Dalga boyu tekrarlanabilirliği |
± 14:00, tip. ± 13:00 |
| Dalga boyu istikrarı |
≤ ± 2 pm (24 saat sabit sıcaklıkta) |
| Düzenleme hızı |
Adım başına ≤ 2 ms |
| Güç istikrarı |
≤ ± 0,01dB, (15 dakikalık). |
| Güç tekrarlanabilirliği |
± 0.05dB |
| Güç doğrusallığı |
± 0.3dB |
| Güç düzlüğü dalga boyuna karşı |
0.3dB tipi. 0.5dB maksimum. |
| Yan moddaki bastırma oranı |
≥ 35dB |
≥ 45dB |
| Niteliksel gürültü yoğunluğu |
< -135dB |
| Güç |
AC 100 - 240 V ± 10%, 48 - 66 Hz, en fazla 100 VA. |
| Depolama sıcaklığı |
-40°C - +80°C |
| Çalışma sıcaklığı |
0°C - +45°C |
| Boyutları |
245 mm W, 105 mm H, 320 mm D |
| Ağırlık |
2.0 kg |
Benchtop ayarlanabilir lazer kaynakları, aşağıdakiler de dahil olmak üzere çeşitli alanlarda geniş bir uygulama yelpazesine sahiptir:
DWDM/AWG/PLC ve ATM sistemleri: yoğun dalga boyu bölüm multipleksleme (DWDM) sistemlerinde, farklı dalga boylarında ışık sinyallerini test etmek için ayarlanabilir lazer kaynakları kullanılır.
Optik fiber sensörü testi: Optik fiber sensörü, optik fiber'i iletim ortamı olarak kullanan bir sensördür.Düzenlenebilir lazer kaynakları, fiber optik sensörlerin performansını ve yanıt özelliklerini test etmek için kullanılabilir.
PMD ve PDL ölçümü: PMD (polarizasyon mod dağılımı) ve PDL (polarizasyona bağlı kayıp) optik fiber iletişim sistemlerinde önemli parametrelerdir.Düzenlenebilir lazer kaynakları bu parametreleri ölçmek için fiber optik sistemlerin performansını değerlendirmek için kullanılabilir.
Optik Koherans Tomografisi (OCT): OCT, ışık dalgası müdahalesi ilkesini kullanarak görüntüleme tekniğidir.Düzenlenebilir lazer kaynakları, OCT sistemlerine daha doğru görüntüleme için farklı dalga boyları ile ışık sağlar.
