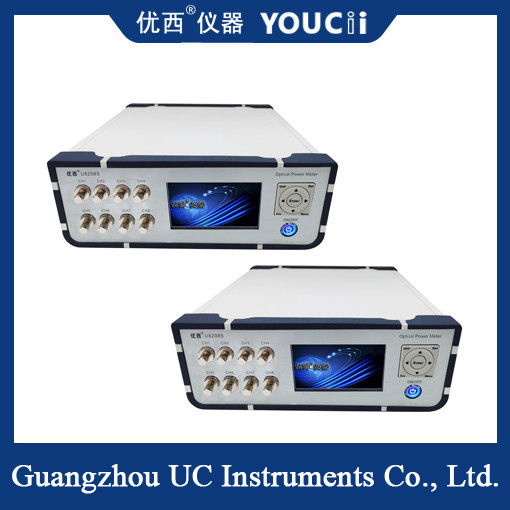

Yüksek istikrarlı görüntü ile 8 kanallı optik güç ölçer
Ana özellik
Çok kanallı ölçüm: 8 bağımsız optik güç ölçüm kanalı ile aynı anda birden fazla optik sinyali izleyebilir ve iş verimliliğini artırabilirsiniz.
Yüksek hassasiyetli ölçüm: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
Büyük ekran ekranı: net ve kolay okunur bir ekran ekranı ile donatılmış, her kanalın optik güç değeri ve dalga boyu gibi temel bilgileri gerçek zamanlı olarak gösterebilir.Kullanıcıların gözlemlemesi ve kaydetmesi için uygun olan.
Geniş dalga boyu aralığı: 1260nm, 1310nm, 1490nm, 1550nm vb. gibi çeşitli optik güç ölçüm dalga boylarını destekler.Farklı optik fiber iletişim sistemi test gereksinimleri için uygun.
Veri depolama ve iletişim: Veri depolama fonksiyonu ile, ölçüm sonuçları daha sonraki analiz için kaydedilebilir.Bilgisayarlar veya diğer cihazlarla veri alışverişini ve uzaktan kontrolü kolaylaştırmak için RS232 ve USB gibi iletişim arayüzlerini destekler.
Teknik özellikler
| Model # |
U8201 |
U8202 |
U8204 |
U820XH |
| Kanal Sayısı |
1 |
2 |
4 |
X |
| Güç aralığı |
+10 ~ -65dBm |
+25 ~ -50dBm |
| Dalga boyu aralığı |
850 ~ 1700 nm |
| Kalibrasyon Dalga Boyutu |
850/980/1310/1490/1550/1610 nm |
| Uygulama lif türü |
Standart SM ve MM 62.5 um'a kadar çekirdek boyutuna kadar |
|
Mutlak
Referans koşulunda belirsizlik (doğruluk)
|
± 4% (1200 nm ~ 1610 nm) |
|
Akraba
Referans koşulunda belirsizlik (doğruluk)
|
< 0.02 dB Tipik |
| Doğruluk (güç) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) |
| Geri dönüş kaybı |
> 40 dB |
| Çalışma sıcaklığı |
0 °C +40 °C |
| Depolama sıcaklığı |
-30 ️ +80°C |
| Yeniden Kalibre Dönemi |
2 yıl |
| Boyutları |
245 mm W, 105 mm H, 320 mm D |
| Ağırlık |
2.0 kg
|
Uygulama senaryosu
Ekran ekranlı 8 kanallı optik güç ölçerleri, optik fiber iletişim sisteminin araştırma ve geliştirme, üretim, bakım ve testinde yaygın olarak kullanılır.Özel uygulama senaryoları şunları içerir, ancak bunlarla sınırlı değildir::
Optik fiber iletişim sistemi testi:Sistemin normal çalışmasını sağlamak için optik fiber iletişim sisteminin optik güç kaybı ve optik sinyal kalitesi gibi anahtar parametreleri test etmek için kullanılır.
Optik cihaz performans testi: Optik cihazların performans göstergelerini test etmek için kullanılır, örneğin optik güçlendiriciler, optik zayıflatıcılar, optik anahtarlar vb.cihaz geliştirme ve üretimi için veri desteği sağlamak için.
Optik fiber ağının bakımı: Optik fiber ağlarının rutin bakımı, optik sinyallerin güç değişikliklerinin izlenmesi ve zamanında tespit edilmesi ve sorun giderilmesi için kullanılır.
