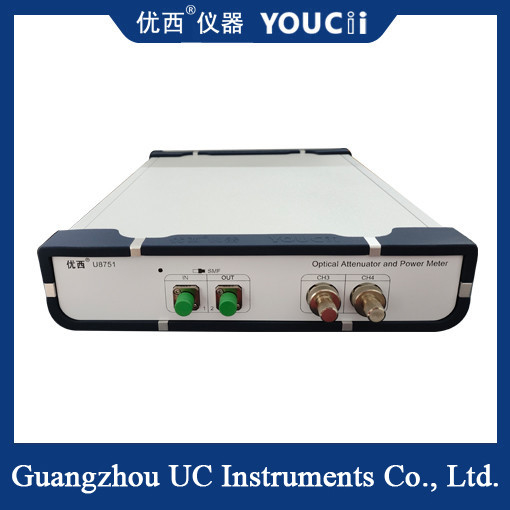

Tek Kanallı Optik Kontrollü Optik Attenuator ve Optik Güç Meter
Tek kanallı optik kontrollü optik zayıflatıcı ve optik güç ölçer ikili bir cihaz, optik zayıflatıcı ve optik güç ölçerini bir araya getiren bir test aracıdır.Bu cihazın optik iletişimde çok çeşitli uygulamalar vardır., optik fiber testi, optik araştırma ve geliştirme ve doğru ve hızlı optik sinyal testi ve kontrolü sağlayabilir.
Fonksiyonel özellikler
Işık zayıflatma fonksiyonu:
Cihaz, optik sinyal yoğunluğunun sürekli veya hiyerarşik ayarlanmasını sağlayabilen tek kanal optik zayıflatma fonksiyonuna sahiptir.
Dahili hassas adımlı motor veya zayıflatma elementi aracılığıyla, kullanıcı, farklı test ihtiyaçlarını karşılamak için optik sinyalin zayıflatma miktarını hassas bir şekilde kontrol edebilir.
Optik güç ölçer fonksiyonları:
Cihaz ayrıca optik sinyalin mutlak gücünü veya göreceli kaybını doğrudan ölçebilen optik bir güç ölçümcüsü işlevini de entegre eder.
Optik güç ölçüm cihazı, optik sinyalin yoğunluk değişimini doğru bir şekilde yansıtabilen yüksek hassasiyet, yüksek hassasiyet ve geniş ölçüm aralığı özelliklerine sahiptir.
İki-bir tasarım:
Optik attenüatör ve optik güç ölçerleri bir araya getirilir, bu da ekipman alanını ve maliyetini büyük ölçüde tasarruf eder.
Aynı zamanda, bu tasarım testin kolaylığını ve verimliliğini de artırır ve kullanıcılar aynı cihazda optik sinyallerin zayıflatılmasını ve ölçümünü tamamlayabilirler.
Özellikleri
| Model # |
U8751/U8752 |
| Çalışma Modu |
Zayıflama ayarlama modu |
Güç ayarlama modu |
| Aralık |
0 ~ 40 dB |
+5 ~ -70dBm |
| Karar |
0.01 dB |
0.001 dB |
| Tekrarlanabilirlik |
±0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
±0,02 dB |
| Kalibrasyon Dalga Boyutu |
1270 / 1310 / 1490 / 1550 / 1610 nm |
| Elyaf Türü |
9/125 um tek mod |
SMF ve MMF |
| Bağlantı tipi |
FC/UPC bağlantısı |
FC/SC/LC Seçeneği |
| Ekleme Kaybı |
≤1,5 dB |
|
| Doğruluk (Optik Güç Kontrolüyle) |
± 0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
±0,02 dB |
| Monitorun ortalama PM süresi |
2 ms ~ 1 s |
| Yerleşme Zamanı |
100ms |
|
| Zayıflama geçiş hızı |
0.1 ~ 50 dB/s |
|
| Geri dönüş kaybı |
> 45 dB |
|
| Maksimum güvenli giriş gücü |
+20dBm |
+5dBm |
| Yeniden Kalibre Dönemi |
2 yıl |
| Çalışma sıcaklığı |
0 ̊ +40°C |
| Depolama sıcaklığı |
-30°C+80°C |
| Güç |
100~240 V |
| Boyutları |
235 mm W, 55 mm H, 320 mm D |
| Ağırlık |
3.0 kg |
Uygulama alanı
Optik fiber iletişim sistemi testi: Optik fiber iletişim sisteminin inşaat sürecinde,ekipman, farklı optik fiber iletim yollarının zayıflama özelliklerini test etmek için kullanılabilir., optik uç ekipmanlarının performansı ve optik fiber bağlantılarının iletim kalitesi.
Optik fiber cihaz geliştirme: Optik fiber cihazlarının geliştirme sürecinde, cihazın zayıflatma performansını değerlendirmek için kullanılabilir.iletim verimliliği ve diğer önemli göstergeler, cihazın optimize edilmesi ve geliştirilmesi için güçlü bir destek sağlamak için.
Optik iletişim öğretim deneyi: Optik iletişim öğretim deneyinde,Cihaz, öğrencilere optik iletişim ilkesini ve teknolojisini derinlemesine anlamaları için bir platform sağlayabilir., ve öğrencilere optik sinyalin zayıflama mekanizmasını, düzenleme ilkesini ve optik iletişim sisteminin bileşimini ve çalışma modunu öğrenmelerine yardımcı olur.
