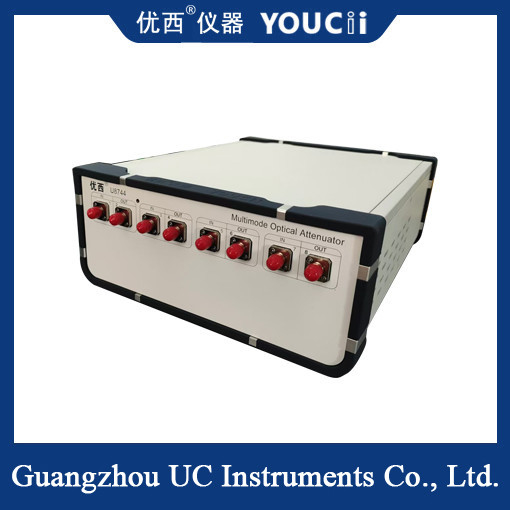

Dört Kanallı Optik Kontrol Edilen Çok Modlu Optik Attenuatörler Kaskadlı Olabilir
Dört kanallı çok modlu optik zayıflatıcı, dört bağımsız optik zayıflatıcı kanalını bir araya getiriyor, her kanal optik sinyal gücünü doğru bir şekilde kontrol edebilir.Bu tasarım sadece büyük ölçüde ekipman alanı tasarruf değil, aynı zamanda karmaşık optik fiber iletişim sistemlerinin test gereksinimlerini karşılayarak test verisinin verimliliğini ve test hızını da önemli ölçüde iyileştirir.çok modlu lif destekler ve çeşitli lif türleri için uygundur, örneğin 62.5/125um ve 50/125um, daha fazla esneklik ve uygulanabilirlikle.
Dört kanallı çok modlu optik zayıflatıcı, dört bağımsız optik zayıflatıcı kanalını bir araya getiriyor, her kanal optik sinyal gücünü doğru bir şekilde kontrol edebilir.Bu tasarım sadece büyük ölçüde ekipman alanı tasarruf değil, aynı zamanda karmaşık optik fiber iletişim sistemlerinin test gereksinimlerini karşılayarak test verisinin verimliliğini ve test hızını da önemli ölçüde iyileştirir.çok modlu lif destekler ve çeşitli lif türleri için uygundur, örneğin 62.5/125um ve 50/125um, daha fazla esneklik ve uygulanabilirlikle.
Özellikleri
| Modeller |
U8744/U8748 (çok modlu) |
| Zayıflama aralığı |
0 ~ 35 dB |
| Kalibrasyon dalga boyu/işlev dalga boyu aralığı (en fazla 12 dalga boyu kombinasyonu seçilebilir) |
850/908 nm
|
| Ekleme kaybı |
≤ 1,8 dB |
| Elyaf türü |
50/125um, 62.5/125um kendi kendine uyum |
| Bağlantı tipi |
FC/UPC bağlantısı |
| Zayıflama doğruluğu |
≤±0,20 dB (0 ~ 20 dB) |
| Tekrarlanabilirlik |
≤±0,05 dB |
| Ortalama güç ayarlama süresi |
2 ~ 1000 ms |
| Güç kontrolünün istikrar süresi |
200ms |
| Zayıflama kontrol hızı |
0.1 ~ 35 dB/s |
| Geri dönüş kaybı |
>25 dB |
| Maksimum giriş gücü |
+17dBm |
| Kalibrasyon döngüsü |
2 yıl |
| Çalışma sıcaklığı |
0 ~ +40°C |
| Depolama sıcaklığı |
-30 ~ +80°C |
| Güç kaynağı |
100~240 V |
| Ürün boyutu |
245mm W, 105mm H, 320mm D |
Uygulama alanı
Optik fiber iletişim sistemi testi: Optik fiber iletişim sisteminin inşaat sürecinde, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performanceHer kanaldaki optik sinyalin zayıflamasını hassas bir şekilde ayarlayarak, farklı iletim koşullarında optik sinyal iletimi taklit edilebilir.Sistem optimizasyonu için güçlü bir destek sağlar.
Optik fiber cihaz geliştirme: Optik fiber cihazlarının geliştirme sürecinde, dört kanallı çok modlu optik zayıflatıcı önemli bir test aracıdır.cihazın zayıflatma performansını değerlendirmek için kullanılabilirÇok kanallı tasarımı, araştırmacıların araştırma ve geliştirme verimliliğini büyük ölçüde artıran birden fazla cihazı aynı anda test etmelerini sağlar.
Optik iletişim öğretim deneyi: Optik iletişim öğretim deneyinde,Dört kanallı çok modlu optik denetlenen optik hafifleyici, öğrencilerin optik iletişim ilkesini ve teknolojisini derinlemesine anlamaları için bir platform sağlar.Pratik operasyon ve deneysel doğrulama yoluyla öğrenciler, optik sinyallerin zayıflama mekanizmasını, düzenleme ilkelerini,ve optik fiber iletişim sistemlerinin bileşimi ve çalışma şekli.
Diğer alanlardaki uygulamalar: Yukarıdaki alanlara ek olarak, dört kanallı çok modlu optik kontrollü optik zayıflatıcı kablosuz iletişimde de kullanılabilir.Test ve ölçüm ve diğer alanlarKesin kontrol yeteneği ve geniş kullanım yelpazesi, farklı uygulama alanlarında önemli bir rol oynamasını sağlar.
