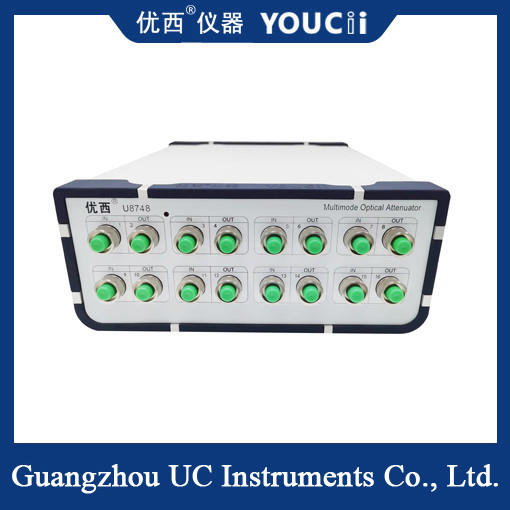

8 Kanallı Optik Kontrollü Optik Attenuator 850nm
8 kanallı çok modlu optik zayıflatıcı, optik iletişim alanında yaygın olarak kullanılmaktadır.Optik sinyalin hassas kontrolü ve yüksek güvenilirlik.
8 kanallı çok modlu optik kontrollü optik zayıflatıcı, sekiz bağımsız optik zayıflatıcı kanalını birleştirir.her biri çok modlu lif destekler ve birden fazla optik sinyalin eşzamanlı zayıflamasını işleyebilirBu tasarım sadece test verimliliğini artırmakla kalmaz, aynı zamanda ekipman maliyetini de azaltır ve karmaşık optik fiber iletişim sisteminin test gereksinimlerini karşılar.
Ürün özellikleri
Çok kanallı ve çok modlu destek: Cihaz sekiz kanal sağlar, her kanal birden fazla optik sinyalin zayıflamasını aynı anda halledebilen çok modlu lif desteği sağlar.Test verimliliğinin iyileştirilmesi.
Kesin kontrol: Optik sinyal gücünün kesin kontrolünü elde etmek için hassas adımlı motor veya MEMS teknolojisi kullanılır.Kullanıcılar, gerçek ihtiyaçlara göre her kanalın optik sinyal zayıflamasını kolayca ayarlayabilirler..
Yüksek güvenilirlik: Ekipman genellikle dış ortamın iç optik bileşenler üzerindeki etkisini önlemek ve uzun süreli istikrarlı çalışmayı sağlamak için tamamen mühürlü bir tasarıma sahiptir.Aynı zamanda, yerleşik yüksek hassasiyetli optik güç sayacı, güç izlemesinin istikrarını ve doğruluğunu sağlar.
Hızlı istikrar: Optik güç kontrolünün istikrar süresi hızlıdır, örneğin bazı modellerin istikrar süresi 100 milisaniyeye veya daha azına ulaşabilir ve bu da test verimliliğini büyük ölçüde artırır.
Kullanımı kolay: Cihaz genellikle sezgisel bir grafik kullanıcı arayüzü ile donatılmıştır, birden fazla kanal verisi eşzamanlı olarak önizlenir ve test durumu bir bakışta açık olur.Ayrıca çeşitli iletişim arayüzlerini de destekler., örneğin RS232, USB, RJ45 vb., Bilgisayar veya diğer cihazlarla bağlantı kurmak kolaydır.
Spesifikasyon
| Modeller |
U8744/U8748 (çok modlu) |
| Zayıflama aralığı |
0 ~ 35 dB |
| Kalibrasyon dalga boyu/işlev dalga boyu aralığı (en fazla 12 dalga boyu kombinasyonu seçilebilir) |
850/908 nm
|
| Ekleme kaybı |
≤ 1,8 dB |
| Elyaf türü |
50/125um, 62.5/125um kendi kendine uyum |
| Bağlantı tipi |
FC/UPC bağlantısı |
| Zayıflama doğruluğu |
≤±0,20 dB (0 ~ 20 dB) |
| Tekrarlanabilirlik |
≤±0,05 dB |
| Ortalama güç ayarlama süresi |
2 ~ 1000 ms |
| Güç kontrolünün istikrar süresi |
200ms |
| Zayıflama kontrol hızı |
0.1 ~ 35 dB/s |
| Geri dönüş kaybı |
>25 dB |
| Maksimum giriş gücü |
+17dBm |
| Kalibrasyon döngüsü |
2 yıl |
| Çalışma sıcaklığı |
0 ~ +40°C |
| Depolama sıcaklığı |
-30 ~ +80°C |
| Güç kaynağı |
100~240 V |
| Ürün boyutu |
245mm W, 105mm H, 320mm D |
Uygulama alanı
Optik fiber iletişim sistemi testi: Optik fiber iletişim sistemlerinin inşaatı, bakımı ve optimizasyonu sırasında, 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Optik fiber cihaz geliştirme: Optik fiber cihazlarının geliştirilmesi ve üretimi (optik alıcı modülleri, optik amplifikatörler vb.)cihazın kayıp özelliklerini değerlendirmek için ekipman kullanılabilir, cihazın iletim performansını test etmek vb.
Optik iletişim öğretim deneyi: Optik iletişim öğretim deneyinde, pratik operasyon ve deneysel doğrulama yoluyla,Öğrenciler optik iletişim ilkesini ve teknolojisini daha iyi anlayabilirler., ve pratik yetenek ve yenilikçi ruh geliştirmek.
