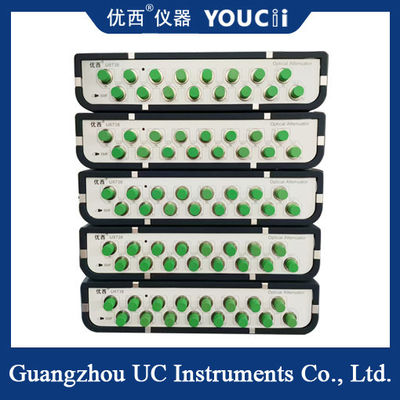

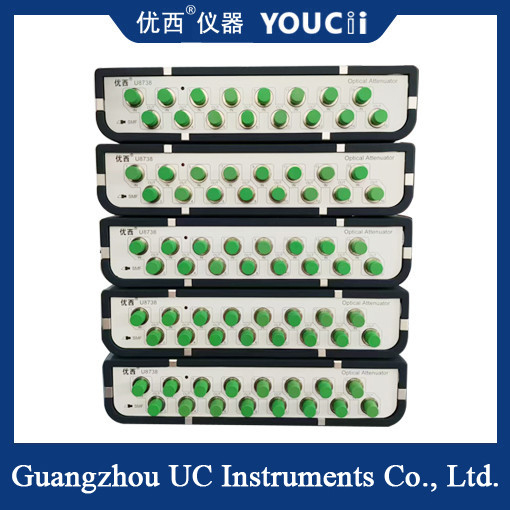

8 Kanal Optik Kontrollü Optik Attenuator Kalibrasyon Dalga Boyutu İsteğe bağlı
8 kanallı optik olarak kontrol edilen optik zayıflatıcı, optik sinyalin yoğunluğunu doğru bir şekilde kontrol edebilen ve ayarlayabilen optik test ve iletişim sistemlerinde kullanılan önemli bir cihazdır.
Temel kavram
Adından da anlaşılacağı gibi, 8 kanallı optik zayıflatıcı, 8 bağımsız kanalı olan optik zayıflatıcıya atıfta bulunur.Her kanal optik sinyalin zayıflama miktarını bağımsız olarak kontrol edebilir.Bu cihaz genellikle birden fazla optik sinyalin paralel olarak işlenmesi gereken senaryolarda kullanılır.örneğin optik alıcı modüllerinin çok kanallı hata ölçümü ve optik alıcı modüllerinin hassasiyet ölçümü.
Çalışma prensibi
8 kanallı optik attenuatörün çalışma prensibi esas olarak ışık emilimini, ışık saçılmasını, ışık yansıtmasını, yer değiştirme teknolojisini ve yer değiştirme attenuasyonunu içerir.Bu mekanizmalar farklı fiziksel süreçler yoluyla ışık sinyalinin yoğunluğunu azaltırÖzellikle, optik hafifleticinin içindeki optik malzeme, gelen ışığın bir kısmını emer, dağıtır veya yansıtır.veya liflerin birbirine bağlanma şeklini değiştirerek bağlantı kaybını arttırır (örneğin yer değiştirme veya yer değiştirme), böylece optik sinyali zayıflatma amacına ulaşılır.
Özellikleri
| Model # |
U8734 |
U8738 |
| Zayıflatıcı aralığı |
0 ~ 40 dB |
| Kalibrasyon Dalga Boyutu |
1270 / 1286 / 1290 / 1295 / 1300 / 1305
1310/1330/1510/1530/1550/1570 nm
|
| Ekleme Kaybı |
≤1,5 dB |
| Elyaf Türü |
9/125 um tek mod |
| Bağlantı tipi |
FC/UPC bağlantısı |
| Sıvılandırma Doğruluğu |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB Güç kontrolü ile)
|
| Tekrarlanabilirlik |
≤ ±0,02 dB |
| Monitorun ortalama PM süresi |
1 ~ 1000 ms |
| Yerleşme Zamanı |
100ms |
| Zayıflama geçiş hızı |
0.1 ~ 50 dB/s |
| Geri dönüş kaybı |
> 45 dB |
| Maksimum güvenli giriş gücü |
+20dBm |
| İletişim Arayüzü |
RS232, USB, RJ45 Bilgisayarla kontrol |
| Yeniden Kalibre Dönemi |
2 yıl |
| Çalışma sıcaklığı |
0 ̊ +40°C |
| Depolama sıcaklığı |
-30°C+80°C |
| Güç |
100~240 V |
| Boyutları |
235 mm W, 55 mm H, 320 mm D |
| Ağırlık |
3.0 kg |
8 kanal optik kontrollü optik zayıflatıcılar, aşağıdakiler dahil olmak üzere çeşitli alanlarda geniş bir uygulama yelpazesine sahiptir:
Optik iletişim sistemi: Optik fiber bağlantılarının zayıflama kontrolü için kullanılır, böylece optik yol üzerindeki optik sinyallerin iletim kalitesi ve performansı sağlanır.
Optik ölçüm: Optik mikroskopta, spektrometre kalibrasyonunda ve diğer durumlarda, numunenin ışık yoğunluğunun yansımasını veya ışığa aktarılmasını kontrol etmek için kullanılır.
Fotonik araştırması: Fotonik deneylerinde, farklı yoğunluklarda ışık sinyallerini taklit etmek ve ışık ve madde arasındaki etkileşimi incelemek için kullanılır.
Kullanım ve bakım
8 kanallı optik olarak kontrol edilen optik hafifleyici kullanılırken, aşağıdaki noktaları dikkate almak gerekir:
Doğru bağlantı: Optik zayıflatıcı ile diğer optik bileşenler (optik lifler, çiftleyiciler vb.) arasındaki bağlantının optik kaybı azaltmak için istikrarlı ve güvenilir olduğundan emin olun.
Baza çizgisini ayarlayın: Işık zayıflamasının başlangıç derecesini belirlemek için kullanmadan önce baz çizgisini ayarlayın.
Gerçek zamanlı izleme: Optik güç ölçerleri gibi ölçüm ekipmanlarının kullanılması, optik sinyal gücündeki değişiklikleri gerçek zamanlı olarak izlemek ve buna göre ayarlamak için.
Periyodik kalibrasyon: Periyodik kalibrasyon, zayıflatma doğruluğunun doğruluğunu sağlamak için kalibrasyon döngüsüne göre yapılır.
