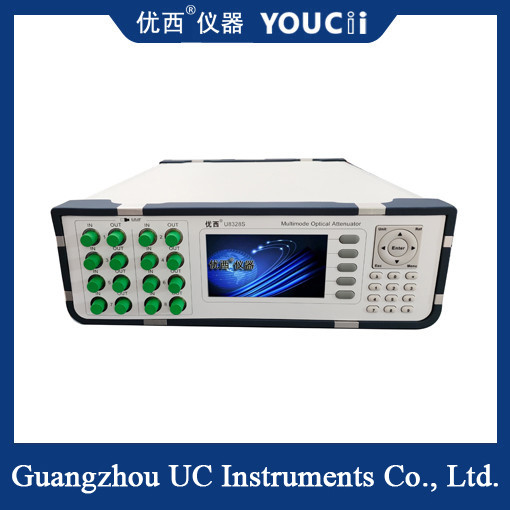

8 Kanallı Çok Modlu Optik Attenuator, hassas attenuasyon için ekranla
Ekranlı 8 kanallı çok modlu optik zayıflatıcı, çok modlu optik fiber teknolojisinin ve optik zayıflatıcıların işlevlerini birleştiren gelişmiş bir optik cihazdır.ve görüntü ekranı aracılığıyla sezgisel parametreler görüntüleme ve işletim arayüzü sağlarÇoğu optik kanalın doğru zayıflatma ve izleme ihtiyaçlarını karşılamak için esas olarak optik iletişim, optik test ve optik sistem kalibrasyonu alanlarında kullanılır.
Ana özellik
Çok kanallı tasarım:
8 kanal: Cihaz, birden fazla optik sinyalin eşzamanlı zayıflama işlemini sağlayan 8 bağımsız optik kanalı destekler.
Multimode fiber: Yayın ortamı olarak multimode fiber kullanılarak çeşitli optik iletişim ve optik sistem uygulamaları için uygundur.
Ekran fonksiyonu:
Görsel ekran: bir ekranla donatılmış, mevcut ışık zayıflaması, dalga boyu, kanal durumu ve diğer önemli parametreleri göstermek için kullanılır.
Kolay işletim: Kullanıcılar, işletim verimliliğini artırmak için ekran veya dokunmatik ekran üzerindeki düğmeler aracılığıyla parametreleri ayarlayabilir ve ayarlayabilirler.
Kesin zayıflama:
Düzenlenebilir aralık: genellikle farklı uygulama senaryolarının ihtiyaçlarını karşılamak için 0 ~ 60dB gibi geniş bir zayıflama aralığına sahiptir.
Yüksek hassasiyet: Optik sinyalin doğru kontrolünü sağlayan 0.05dB veya daha yüksek bir zayıflama doğruluğu.
Istikrarlı performans:
Yüksek güvenilirlik: Ekipmanın uzun süreli çalışmada istikrarını ve güvenilirliğini sağlamak için yüksek kaliteli optik malzemelerin ve gelişmiş üretim süreçlerinin kullanılması.
Düşük ek kayıp: Ek kayıp düşüktür, genellikle -2.0dB'den daha azdır ve optik sinyale ek etkiyi azaltır.
Diğer özellikler:
Otomatik kalibrasyon: Zayıflamanın doğruluğunu ve tutarlılığını sağlamak için otomatik kalibrasyon fonksiyonu ile.
İletişim arayüzü: Genellikle RS232 ve diğer iletişim arayüzleri ile donatılmıştır, diğer ekipmanlar ve uzaktan kumanda ile veri alışverişi kolaydır.
Özellikleri
| Model # |
U8328S |
| Zayıflatıcı aralığı |
0 ~ 35 dB ((40 dB Tip) |
| Kalibrasyon Dalga Boyutu (Özgür) |
850 nm (908/980 nm可选) |
| Ekleme Kaybı |
≤ 1,8 dB 1.5dB tipi |
| Elyaf Türü |
50/125um, 62.5/125um MMF Öz uyumlu |
| Bağlantı tipi |
FC/UPC Bağlantısı (FC/APC 可选) |
| Sıvılandırma Doğruluğu |
± 0,10 dB (0 ~ 30 dB) |
| Tekrarlanabilirlik |
±0,10 dB |
| Monitorun ortalama PM süresi |
2 ~ 1000 ms |
| Yerleşme Zamanı |
200ms |
| Zayıflama geçiş hızı |
0.1 ~ 33 dB/s |
| Geri dönüş kaybı |
> 25 dB |
| İletişim Arayüzü |
RS232, USB, RJ45 Bilgisayarla kontrol |
| Maksimum güvenli giriş gücü |
+27dBm |
| Yeniden Kalibre Dönemi |
2 yıl |
| Çalışma sıcaklığı |
0 ̊ +40°C |
| Depolama sıcaklığı |
-30°C+80°C |
| Güç |
100~240 V |
| Boyutları |
245mm W, 105mm H, 320mm D |
| Ağırlık |
5 kg
|
Uygulama senaryosu
Ekranlı 8 kanallı çok modlu optik zayıflatıcılar aşağıdaki senaryolarda yaygın olarak kullanılır:
Optik iletişim testi: Optik sinyallerin iletim kalitesini ve istikrarını sağlamak için optik iletişim sistemlerinin performans testleri ve kalibrasyonu için kullanılır.
Optik sistem kalibrasyonu: Optik sistemlerin kurulumu ve devreye girmesi sırasında optik sinyallerin doğru kalibrasyonu ve ayarlanması için kullanılır.
Araştırma deneyleri: Farklı optik zayıflama koşullarında optik sinyallerin iletim özelliklerini simüle etmek için optik deneylerde ve araştırma projelerinde kullanılır.
Dikkat edilmesi gereken konular
Kullanmadan önce kontrol edin: Kullanmadan önce, optik sinyalin doğru iletilmesini sağlamak için cihazın konektörünün hizalanıp sabit olmadığını kontrol edin.
İşlem özellikleri: Yanlış işlemlerden kaynaklanan hasarı veya performans bozulmasını önlemek için cihazın çalışma talimatlarına uyun.
Bakım: Uzun süre sabit çalışmasını sağlamak için ekipmanı düzenli olarak temizleyin ve bakım yapın.
