Hızlı Optik Güç Ölçü Gözetleyici Küçük Boyutlu ve Yüksek Performanslı

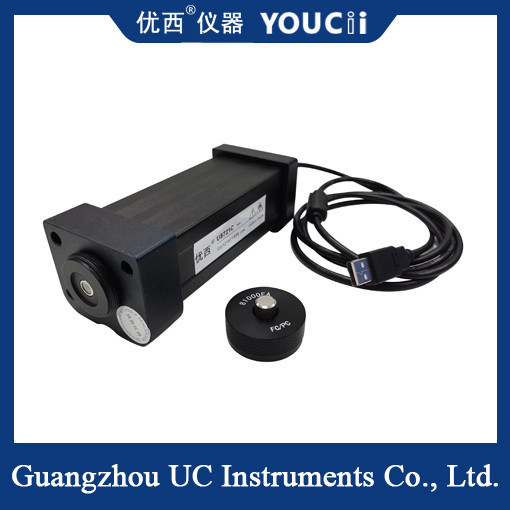

U8721, bir USB arayüzü optik güç ölçer modülüdür. Örnekleme süresi mikrosaniyeye ulaşıyor ve verileri yüksek hızda toplayabilir ve işleyebilir.
U8721 optik güç ölçer modülü, PC'ye bağlı bir USB iletişim bağlantısı sağlar. U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U8721, U821ölçüm değerlerini görüntüler ve parametreleri belirlerU8721 optik güç ölçüm modülü, DWDM bileşenleri, AWG&PLC bileşenleri, optik amplifikatörleri,ve diğer genel amaçlı fiber optik test ve ölçüm uygulamalarını gerçekleştirmekDiğer U Instruments güç ölçer modülleri ile karşılaştırıldığında,U8721 yüksek hızlı örnekleme ve kompakt boyutları ve Özellikle çeşitli şekillerde ve birden fazla kanala monte edilmiş optik güç ölçer örnekleme sistemi için uygundur..
Optik güç ölçer sondası, genellikle optik fiber iletişim, Lidar ve diğer alanlarda kullanılan optik gücü ölçmek için bir cihazdır.Optik güç ölçer prob optik sinyali elektrik sinyali dönüştürebilirOptik gücü ölçmek için.
Ortak optik güç ölçer probunun iki türü vardır: kristal tipi ve lif tipi. Kristal tipi optik güç ölçer probu kristal, fotoelektrik dönüşüm malzemesi olarak kullanır.Fiber tipi optik güç ölçer sondası, lifleri fotoelektrik dönüşüm malzemesi olarak kullanırken. Fiber optik güç ölçer probları daha yüksek hassasiyete ve daha geniş uygulama aralığına sahiptir, bu nedenle pratik uygulamalarda daha yaygındır.
Özellikleri
| Ürün modeli |
U8721C |
U8721D |
| Sensör elemanı |
InGaAs |
| Dalga boyu aralığı |
850 ~ 1700 nm |
| Kalibrasyon dalga boyu |
980/1310/1490 / 1510~1640nm Sürekli kalibrasyon |
| Güç aralığı |
+ 5 ~ -80dBm |
|
Güç örnekleme süresi ((Ödeme)
|
10 us ((100KHz) |
| Uygulama lif türü |
Standart SM ve MM |
| Optik Giriş Arayüzü |
Çıplak lif eklemini veya FC/LC/SC adaptörünü destekleyen |
|
Referans koşulunda mutlak belirsizlik (doğruluk)
|
± 4% (1200 nm ~ 1610 nm) |
|
Referans koşulunda göreceli belirsizlik (doğruluk)
|
< 0,02 dB Tipik değer |
| Doğruluk (güç) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Geri dönüş kaybı |
> 40 dB |
| İletişim Arayüzü |
USB + trig |
USB + Trig + BNC Analog |
| Kalibrasyon süresi |
2 yıl |
| Çalışma sıcaklığı |
0 ~ +40°C |
| Depolama sıcaklığı |
-30 ~ +80°C |
| Boyutları |
52 mm H,60 mm W,150 mm D |
| Ağırlık |
1.0 kg |
