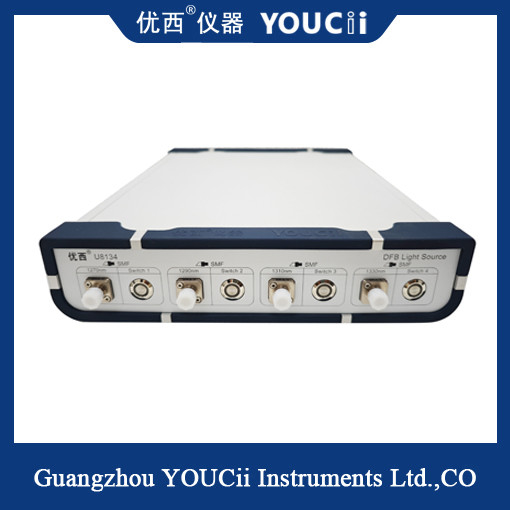

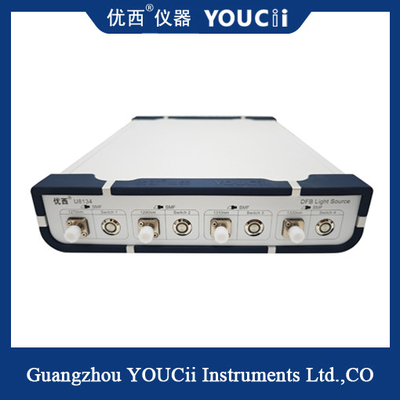

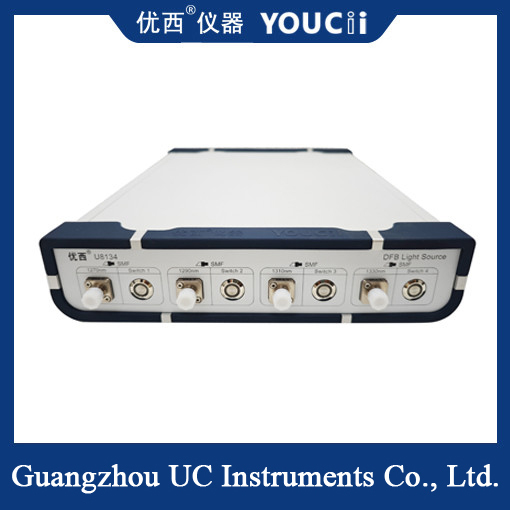

Dalga boyu özelleştirilebilir çok kanallı nokta ışık kaynağı DFB lazer ışık kaynağı
çizim
U813n çok kanallı lazer ışık kaynağı, WDM CWDM cihazında, yüksek hassasiyetli WDM DWDM cihazında, optik dalga kılavuzu ızgara dizisinin AWG cihazında, düz optik dalga kılavuzu PLC cihazında kullanılabilir.Optik güçlendirici EDFA ve diğer genel optik fiber ölçüm ve uygulamalarıÖzellikle çiftleştiricilerin ve düz optik dalga kılavuzu PLC bileşenlerinin seri üretimi için uygundur.
Karakteristik nokta
U813n çok kanallı lazer ışık kaynağı yüksek çıkış istikrarı, küçük boyut ve hızlı çalıştırma özelliklerine sahiptir.Işık kaynağı aygıtı sabit dalga boyu ışık kaynağı çıkış sinyallerinin birden fazla kanalı sağlayabilirGuangzhou Youxi de müşteri ihtiyaçlarına göre, özel 850, 980, 1250,1270,... 1610,1625 nm vb. Işık kaynağı cihazlarının kombinasyonunun herhangi iki veya dört veya daha fazla dalga boyu.
Spesifikasyon
| 型号Model # |
U8134 |
| Cihaz Paketi |
Kelebek |
| Seçilebilir dalga boyu |
1271/1291/1311/1331 |
| Dalga boyu doğruluğu |
± 0,5 nm |
| Çıktı Gücü |
≥8.0mW |
| Bağlantı tipi |
FC/APC (Diğer adaptör özelleştirilebilir) |
| Bant genişliği @ 3 dB |
< 0.1 nm |
| Bant genişliği @ 20 dB |
< 0,5 nm |
|
Çıkış Gücü 15 dakika içinde istikrarlı
|
≤±0,005 dB |
|
Çıkış Gücü 8 saat içinde istikrarlı
|
≤±0.05 dB |
| SMSR |
> 40 dB |
| Çalışma sıcaklığı |
0 ̊ +40 °C |
| Depolama sıcaklığı |
-30 ̊+80 °C |
| Boyutları |
235 mm W, 55 mm H, 320 mm D |
| Ağırlık |
3.0 kg |
Not:Tek kanal model: U8121/U8131, çift kanal model: U8122/U8132, dört kanal model: U8124/U8134, vb.
Güç gereksinimleri
Çalışma voltajı 100 ~ 240V AC voltajı, frekans aralığı 48 ~ 66Hz, çalışma voltajı 115V,En fazla akım tüketimi 230mA'dır.İşleme voltajı 230V olduğunda, maksimum akım tüketimi 120mA'dır.
Uluslararası güvenlik standartlarına uygun olarak, enstrüman, ulusal standardı karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Güç kablosunu sadece zemin koruması olan bir elektrik prizine bağlayın.
Işık kaynağı çıkış arayüzü
Lazer sinyali çıkışı için ışık kaynağı konektörü arayüzü. Araç panosunda belirtilen lif tipi etiketine göre bir FC/PC veya FC/APC konektörü ve bir SMF veya MMF fiber seçin.
Dalga boyu etiketi, ilgili kanalın dalga boyu değerini gösterir.
