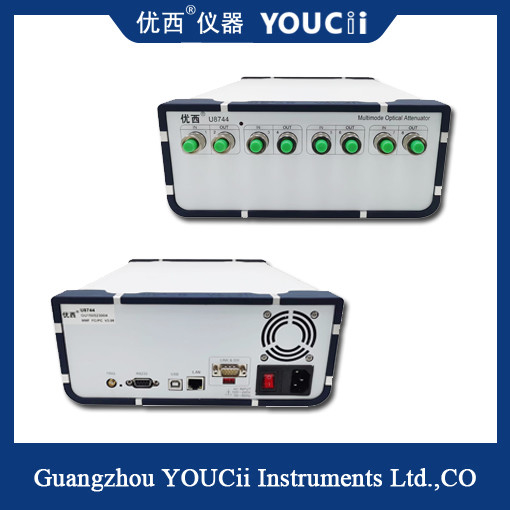

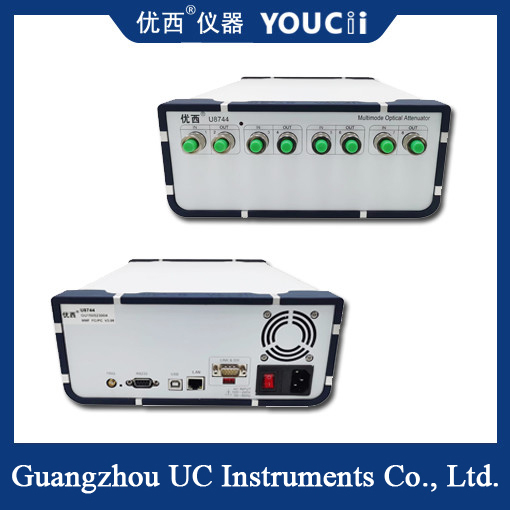

8 Kanallı Çok Modlu Optik Kontrollü Optik Zayıflatıcı Yüksek Verimlilik
Ürün uygulaması:
Aktif optik modül/Optik Cihaz Testi:
Optik alıcı-verici modülün çok kanallı hata ölçümünde paralel veri ölçümü gerçekleştirilir.
Optik alıcı modülün hassasiyet ölçümünde paralel, hızlı ve doğru optik güç girişi sağlar;
200 ms optik güç kontrolü kararlılık süresi, test verimliliğini büyük ölçüde artırır.
Optik iletişim ağı entegrasyon testi:
Optik iletişim ağı entegrasyonunda ağ aktarım performansını ve ağ yönetimi işlevlerini test edin.
Ürün Özellikleri:
Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolü kararlılık süresi 200 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır ve birden fazla bağlantı noktası aynı anda ölçülür, bu da çok fazla ölçüm süresi tasarrufu sağlar;
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar;
Basit kullanım, sezgisel grafik kullanıcı arayüzü, çok kanallı veri önizlemesi, bir bakışta test durumu.
Küçük boyutlu, kompakt yapılı, iki adet 4 kanallı cihaz kaskatlı, 8 kanallı bir cihaz olarak tanımlanabilir.
Şartname
| 型号Model # |
sen8748 |
| Zayıflatıcı Aralığı |
0~35 dB(40dB Tipi) |
| Kalibrasyon Dalga Boyu (Opsiyon) |
850 nm (Diğer dalga boyları isteğe bağlıdır) |
| Ekleme Kaybı |
≤ 1,8 dB Tip 1,5dB |
| Elyaf Tipi |
50/125um, 62,5/125um MMF kendi kendine uyarlama |
| Bağlayıcı Türü |
FC/UPC Konektörü |
| Zayıflatma Doğruluğu |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB Güç kontrolü ile)
|
| Tekrarlanabilirlik |
±0,05 dB |
| Monitör PM'nin ortalama süresi |
2~1000 ms |
| Yerleşme Zamanı |
200ms |
| Zayıflama Geçiş Hızı |
0,1 ~ 35 dB/sn |
| Geri dönüş kaybı |
> 25 dB |
| İletişim arayüzü |
PC'den RS232, USB, RJ45 Kontrolü |
| Maksimum güvenli giriş gücü |
+17dBm (Güç izleme durumu) |
| Yeniden Kalibrasyon Dönemi |
2 yıl |
| Çalışma Sıcaklığı |
0~+40°C |
| Depolama sıcaklığı |
-30~+80°C |
| Güç |
100~240V |
| Boyutlar |
245 mm G, 105 mm Y, 320 mm D |
| Ağırlık |
5 kg |
Not: U8741 tek kanallı, U8742 çift kanallı ve U8748 8 kanallıdır.
Zayıflatıcı prensibi:
Zayıflatıcı, belirli bir frekans aralığında önceden belirlenmiş bir zayıflamayı sağlamak için kullanılan bir devredir.Genellikle verilen desibel sayısı ve karakteristik empedansın ohm sayısı ile gösterilir.Zayıflatıcılar, birden fazla bağlantı noktasının seviye gereksinimlerini karşılamak için kablolu TV sistemlerinde yaygın olarak kullanılmaktadır.Amplifikatör girişi, çıkış seviyesi kontrolü, dal zayıflama kontrolü gibi.Zayıflatıcılar Pasif zayıflatıcılar ve aktif zayıflatıcılar olmak üzere iki tiptir.Aktif zayıflatıcı, otomatik kazanç veya eğim kontrol devreleri için bir amplifikatörde kullanılan değişken bir zayıflatıcı oluşturmak üzere diğer termal elemanlarla birleştirilir.Pasif zayıflatıcılar sabit zayıflatıcılara ve ayarlanabilir zayıflatıcılara sahiptir.
